Привет, я сделал модельку в SW, и мне нужно назначить материал PLA, но я не знаю, где этот материал в библиотеке SolidWorks, может быть, у него другое название? Или, может нужно создать новый материал но я не знаю как это сделать и какие данные указывать.
- Главная -
- Вопросы и ответы -
- Как добавить свой материал в SolidWorks?
Как добавить свой материал в SolidWorks?
Сообщить о проблеме
Ответы 1
Чтобы добавить свой материал в SolidWorks, нужно создать пользовательскую библиотеку материалов и затем задать параметры нового материала:

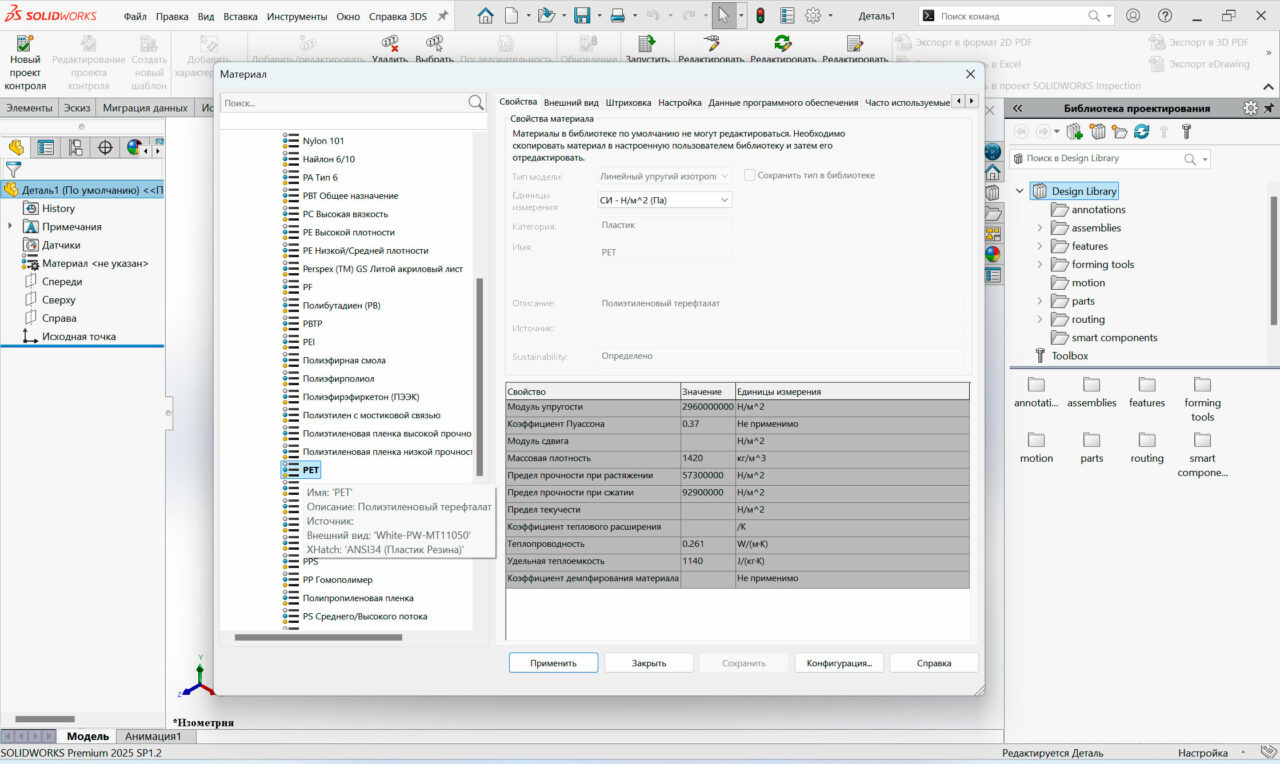

1. Открыть библиотеку материалов
2. Создать свою папку (библиотеку)
3. Добавить новый материал
4. Настроить свойства материала

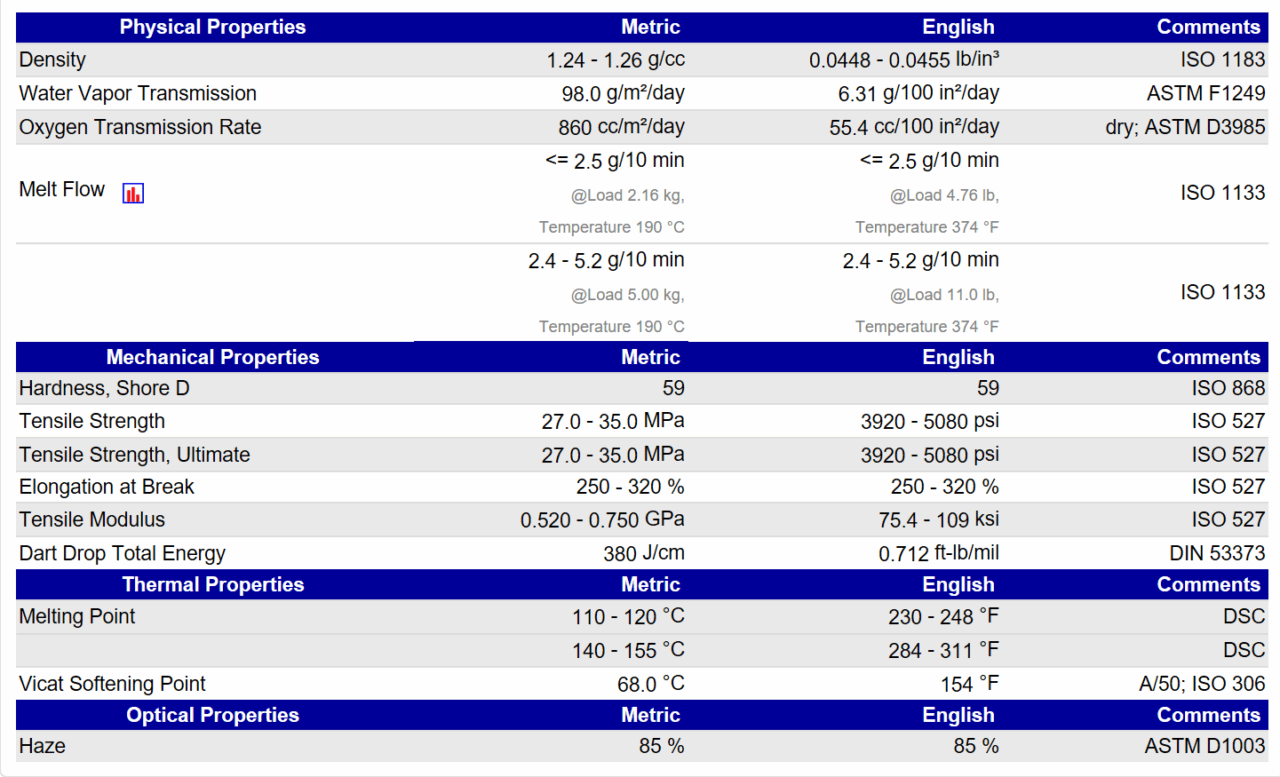

В стандартной библиотеке SolidWorks есть раздел с пластиком, нейлон, pet, но многих новых материалов нет. Если нужно добавить PLA (полилактид), популярный термопластик для 3D-печати вот примерные параметры (проверяйте данные в разных источниках, перед тем как вносить):
Плотность (Density) 1.25 g/cm³ → 1250 kg/m³
Модуль Юнга (Elastic Modulus) 3.5 GPa → 3.5e9 N/m²
Предел прочности на разрыв 50 MPa → 5e7 N/m²
Предел текучести 60 MPa (при необходимости)
Коэффициент Пуассона 0.36
Температура плавления 180–220 °C
Теплопроводность 0.13 W/m·K
Тепловое расширение 68 × 10⁻⁶ /°C
Цвет (Appearance) Любой
В пиратской версии SW, Вы можете столкнутся с ошибкой при создании новой библиотеки: 0x800c0006: не удается найти указанный объект. Проверьте Toolbox. В стандартной лицензии доступ к некоторым библиотекам может быть ограничен, лучше иметь про или премиум.
1. Открыть библиотеку материалов
2. Создать свою папку (библиотеку)
3. Добавить новый материал
4. Настроить свойства материала
В стандартной библиотеке SolidWorks есть раздел с пластиком, нейлон, pet, но многих новых материалов нет. Если нужно добавить PLA (полилактид), популярный термопластик для 3D-печати вот примерные параметры (проверяйте данные в разных источниках, перед тем как вносить):
Плотность (Density) 1.25 g/cm³ → 1250 kg/m³
Модуль Юнга (Elastic Modulus) 3.5 GPa → 3.5e9 N/m²
Предел прочности на разрыв 50 MPa → 5e7 N/m²
Предел текучести 60 MPa (при необходимости)
Коэффициент Пуассона 0.36
Температура плавления 180–220 °C
Теплопроводность 0.13 W/m·K
Тепловое расширение 68 × 10⁻⁶ /°C
Цвет (Appearance) Любой
В пиратской версии SW, Вы можете столкнутся с ошибкой при создании новой библиотеки: 0x800c0006: не удается найти указанный объект. Проверьте Toolbox. В стандартной лицензии доступ к некоторым библиотекам может быть ограничен, лучше иметь про или премиум.
