Здравствуйте! Возникли затруднения с размещением надписи о версии чертежа. Подскажите, пожалуйста, как это сделать наиболее гармонично и правильно? Замечания в начале таблицы выглядят привлекательно, но мне кажется, что это будет нелогичным решением. Текущая версия расположена под обозначением, но это выглядит неестественно. Если требования ЕСКД не позволяют это сделать, укажите, пожалуйста, на невозможность выполнения задачи. Заранее благодарю за помощь!
- Главная -
- Вопросы и ответы -
- Как указать версию чертежа на листе по ЕСКД
Как указать версию чертежа на листе по ЕСКД
Сообщить о проблеме
Ответы 1
С марта 24г вступают в действие новые версии стандартов ЕСКД.
В стандарте ГОСТ Р 2.104-2023 "ЕСКД. Основные надписи" новый угловой штамп.

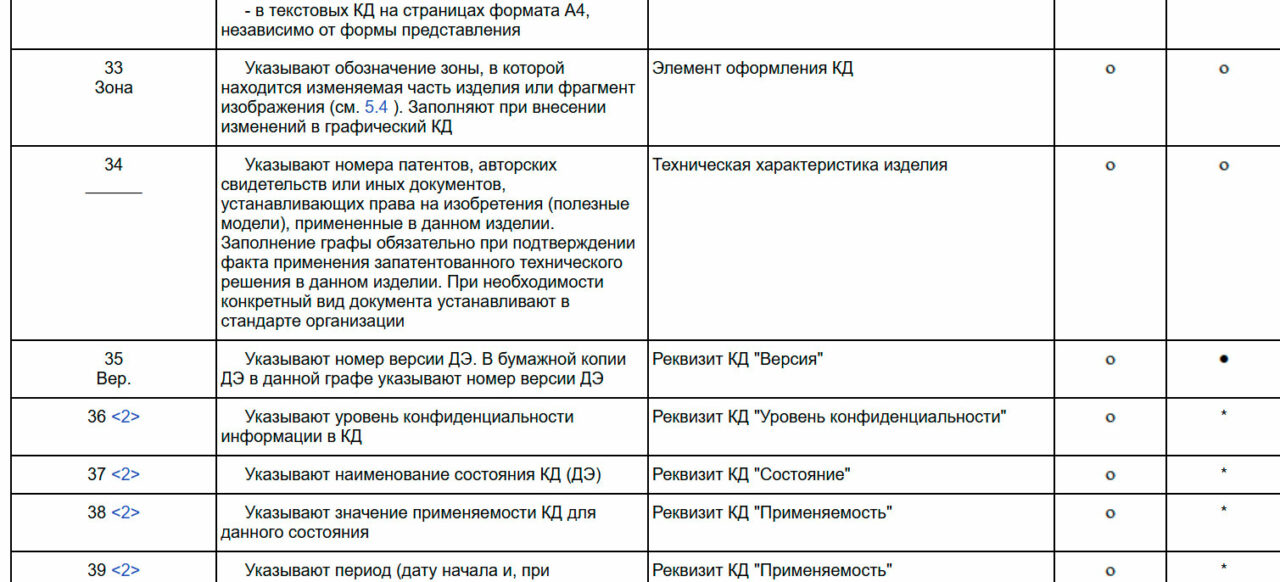

Новизна в поле 35 (правый верхний угол), в которое можно писать версию документа
В стандарте ГОСТ Р 2.104-2023 "ЕСКД. Основные надписи" новый угловой штамп.
Новизна в поле 35 (правый верхний угол), в которое можно писать версию документа
