Расчет основных параметров навесного щелереза на базе трактора К-701В

Курская ГСХА им. И.И Иванова
Кафедра сельскохозяйственных машин
Дипломный проект
На тему: "Расчет основных параметров навесного щелереза"

Навесной щелерез на базе трактора К-701В предназначен для рытья траншей и нарезания щелей различной глубинны и ширины в мерзлом грунте.
Кроме этого навесной щелерез применяется кроме дорожного строительства, в горном деле, в мелиоративном и ирригационном строительстве, а также в коммунальном хозяйстве города, когда во время зимних холодов нужно отводить воду, кроме всех выше перечисленных областей применения щелерез можно применяться при укладки труб и прокладке телефонных кабелей и т.д.
Техническая характеристика.

Базовая машина К-701В
Масса машины с цепным рабочим органом, кг 14513
Ширина прорезаемой щели, мм 160
Глубина щели, мм 2200
Рабочая скорость, м/ч 100
Масса машины с дисковым рабочим органом, кг 15020
Ширина прорезаемой щели, мм 240
Глубина щели, мм 350
Рабочая скорость машины, м/ч 100

1. Определены основные параметры навесного щелереза согласно методике, изложенной в литературе.

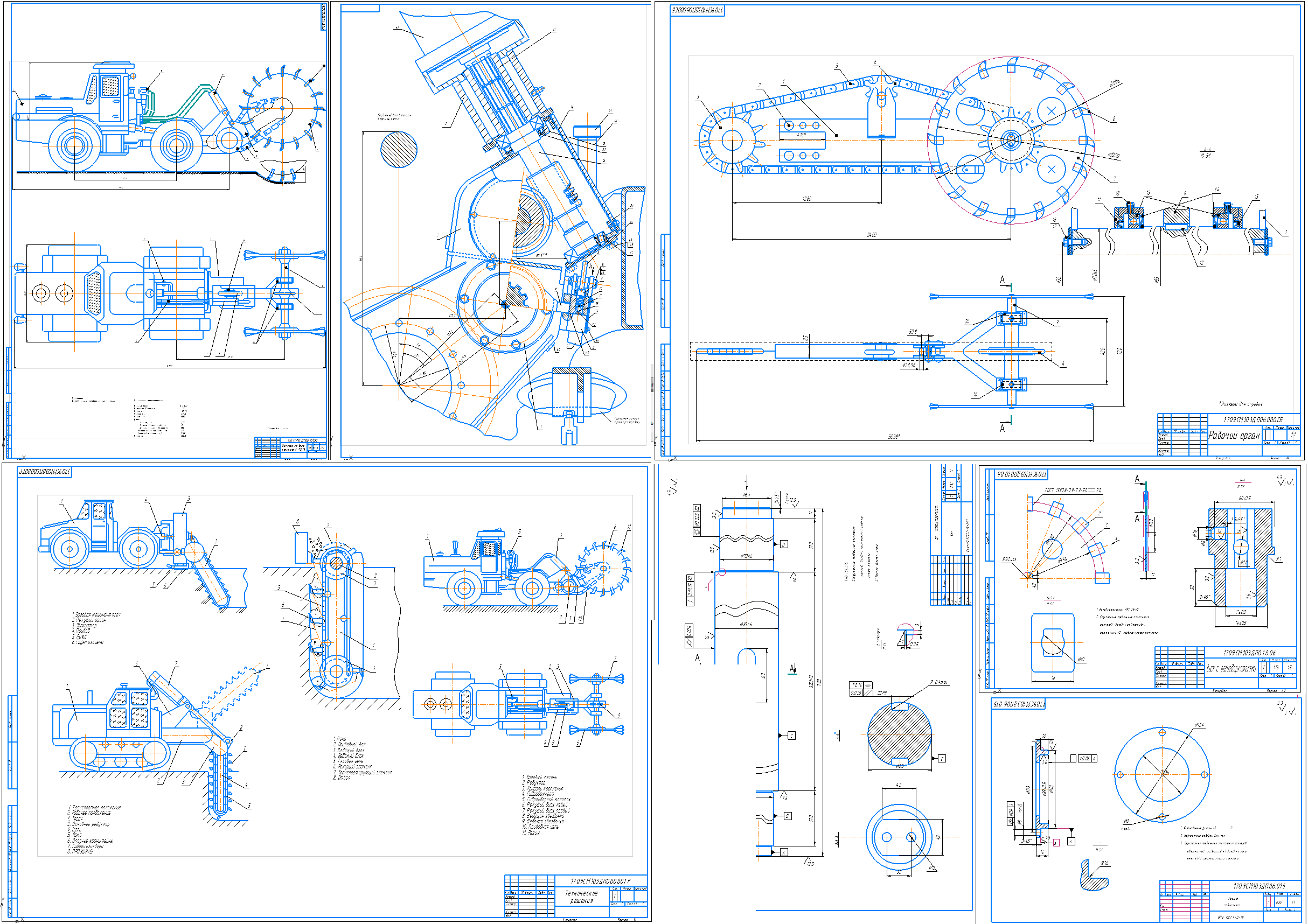

2. В графической части выполнены чертежи известных технических решений; вид общий; ходоуменьшитель на трактор К-701В; рабочий орган, деталировка (вал, крышка подшипника, диск с резцедержателями), технологические карты обработки крышки подшипника и лист технико-экономических показателей.
3. Выполнены необходимые конструкторские расчеты, расчеты вала, шпонки, цепной передачи на прочность, расчет производительности и потребляемой мощности при резании щелей.
4. Технико-экономические расчеты выполнены согласно методике, изложенной в литературе.
5. Рассмотрены вопросы охраны труда и охраны природы, и техники безопасности при эксплуатации проектируемого щелереза.
6. Ожидаемый годовой экономический эффект на одну машину составляет 5 млн. 716 тыс. 323 руб.

Содержание.
Введение.
1.1 Назначение, область применения и техническая характеристика.
1.2 Обзор техники решений.
1.3 Совершенствование конструкции щелереза.
1.4 Устройство и принцип работы навесного щелереза.
1.5 Расчеты.
1.5.1 Кинематической расчет.
1.5.2 Тяговый расчет машины.
1.5.3 Расчет на прочностью.
1.5.3.1. Расчет вала на прочность.
1.5.3.2. Расчет цепной передачи.
1.5.3.3. Расчет ведомой и ведущей звездочки.
1.5.3.4. Расчет шпоночного соединения.
1.5.3.5. Расчет предохранительной муфты.
1.5.4. Статический расчет.
2. Технологическая часть.
3. Экономическая часть.
4. Безопасность жизнедеятельности
5.Экология

Состав: Щелерез (ВО), рабочий орган (СБ), ходоуменьшитель (СБ), детали (вал, диск, крышка подшипника), спецификация, техническое решение, ПЗ Язык документа

Софт: КОМПАС-3D 13SP1

Файлы:

Каталог / Сельское хозяйство / Расчет основных параметров навесного щелереза на базе трактора К-701В

Щелерез на К-701+\бжд.doc
Щелерез на К-701+\Заключение.doc
Щелерез на К-701+\Маршр.карты\крышка подшипника.cdw
Щелерез на К-701+\Маршр.карты\крышка1.cdw
Щелерез на К-701+\Маршр.карты\крышка2.cdw
Щелерез на К-701+\Маршр.карты\крышка3.cdw
Щелерез на К-701+\Маршр.карты\крышка4.cdw
Щелерез на К-701+\Осн.часть.doc
Щелерез на К-701+\ПЗ.doc
Щелерез на К-701+\Содержание.doc
Щелерез на К-701+\Спецификации\Сп 1.cdw
Щелерез на К-701+\Спецификации\Сп 2.cdw
Щелерез на К-701+\Спецификации\Сп 3.cdw
Щелерез на К-701+\Спецификации\Сп 4.cdw
Щелерез на К-701+\Спецификации\Сп 5.cdw
Щелерез на К-701+\Спецификации\Сп 6.cdw
Щелерез на К-701+\Спецификации\Спецификачия 7.cdw
Щелерез на К-701+\Тех.маш.doc
Щелерез на К-701+\Чертежи\Крышка,вал и диск+.cdw
Щелерез на К-701+\Чертежи\тех
Щелерез на К-701+\Чертежи\Тор.Кам. .cdw
Щелерез на К-701+\Чертежи\трактор.рис.12+.cdw
Щелерез на К-701+\Чертежи\ходоуменьшитель+.cdw
Щелерез на К-701+\Чертежи\элемент 1+.cdw
Щелерез на К-701+\Экология.doc
Щелерез на К-701+\Экономика.doc
Щелерез на К-701+\Маршр.карты
Щелерез на К-701+\Спецификации
Щелерез на К-701+\Чертежи
Щелерез на К-701+
