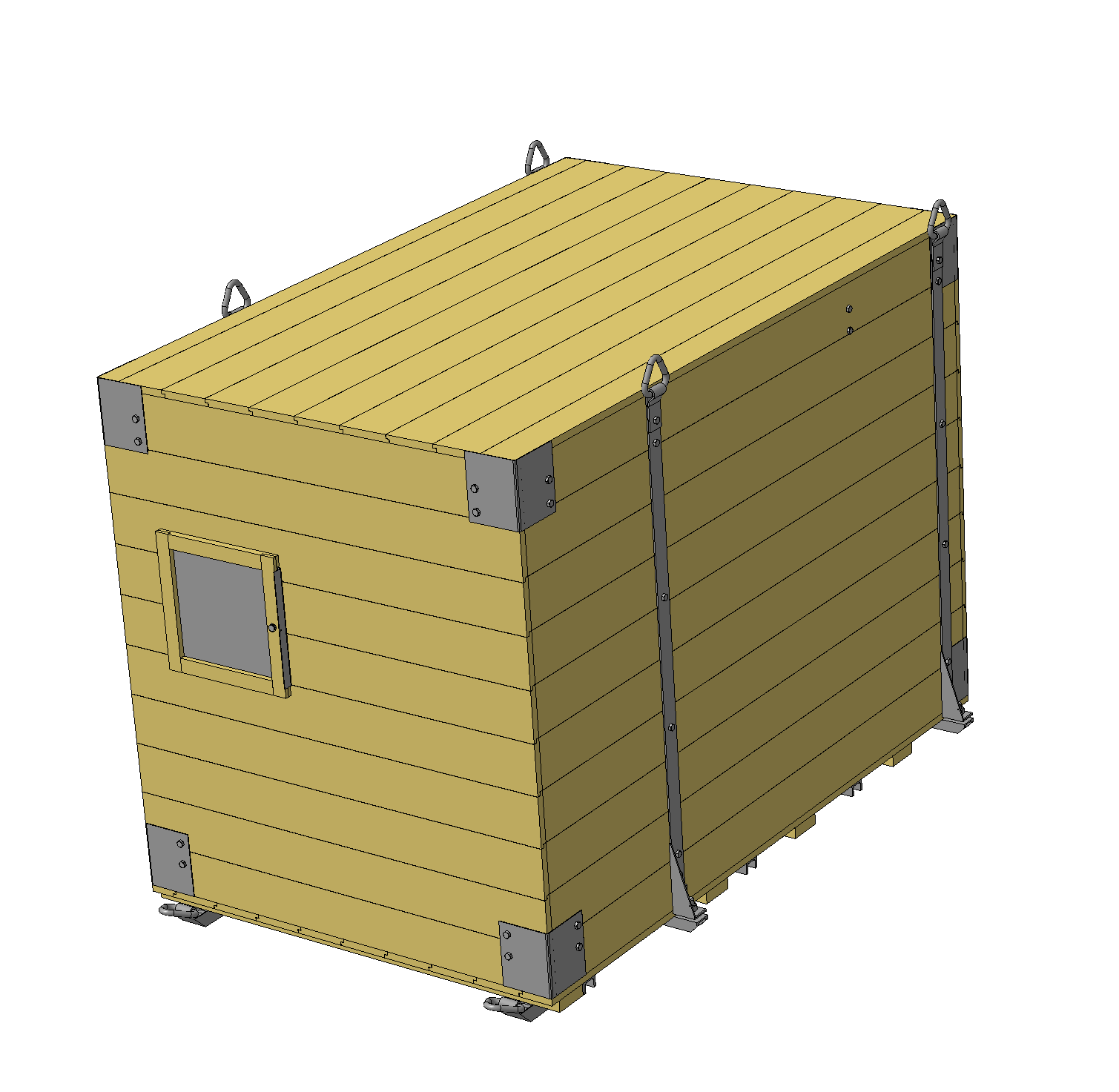

Транспортировочная тара для перевозки главных редукторов ВР-14 и ВР-24 в горизонтальном положении. Обычно данные редукторы упаковываются в вертикальные транспортировочные тары. В вертикальной таре можно перевозить редукторы в больших грузовых самолетах например как Ил-76. Перевозка вертикальных тар в самолетах меньших габаритов будет невозможна, так как высота таких тар составляет более 2-х м, что не пролезет через проем грузового отсека самолета. Для решения данных проблем можно изготовить тару в горизонтальном положении, что проходит беспрепятственно через проем грузового отсека самолетов меньших габаритов.
Единственных минус этой тары, установка редуктора в раму поддона, так как после установки необходимо будет наклонить редуктор и зафиксировать ось редуктора хомутами.
Поддон и рама рассчитана для подъема 1200... 1300 кг. Редуктор весит около 845 кг. При изменении сортамента используемого материала, возможны изменения данных характеристик в верхнюю или нижнюю сторону. За поломку редуктора из-за неправильного изготовления тары или эксплуатации, автор чертежа не несет ответственности.
