Морской колледж. Судовые электроприводы. Курсовой проект по дисциплтне "Судовые электроприводы". На тему: "Генгруз. Δ=5000 т. Электропривод якорно-швартовного устройства (брашпиль). Расчет и проектирование". Севастополь 2003
1. Длина судна, L, м - 112,50
2. Ширина судна, B, м - 13,40
3. Высота борта, H, м - 6,00
4. Длина надстройки первого яруса, м - 111,60
5. Высота надстройки первого яруса, м, - 6,00
6. Ширина надстройки первого яруса, м -13,40
7. Длина надстройки второго яруса, м - 35,00
8. Высота надстройки второго яруса, м - 6,00
9. Ширина надстройки второго яруса, м - 13,40
10. Водоизмещение судна, м3, - 4400
11. Глубина осадки, T, м - 3,94
Содержание
1 Общий раздел
1.1 Тактико-технические характеристики судна _____________________ 4
1.2 Назначение и устройство проектируемого электропривода ________ 6
1.3 Требования Регистра к проектируемому электроприводу __________ 9
1.4 Выбор основных параметров __________________________________ 10
2 Расчетный раздел
2.1 Выбор якорно-швартовного механизма _________________________ 13
2.2 Расчет мощности электродвигателя ____________________________ 14
2.3 Определение наибольшего усилия в якорных цепях при действии пус-кового момента _____________________________________________ 23
2.4 Проверка выбранного двигателя по скорости выбирания швартовного каната _______________________________________________________ 24
2.5 Проверка двигателя на нагрев _________________________________ 24
3 Технологический раздел
3.1 Выбор схемы управления и принцип ее работы __________________ 35
3.2 Выбор аппаратов для схемы управления ________________________ 42
3.3 Режимы работы исполнительного двигателя ____________________ 43
3.4 Эксплуатация и техническое обслуживание электрооборудования ___ 45
Список литературы ____________________________________________ 49
Приложение А. Судно-прототип _________________________________ 50

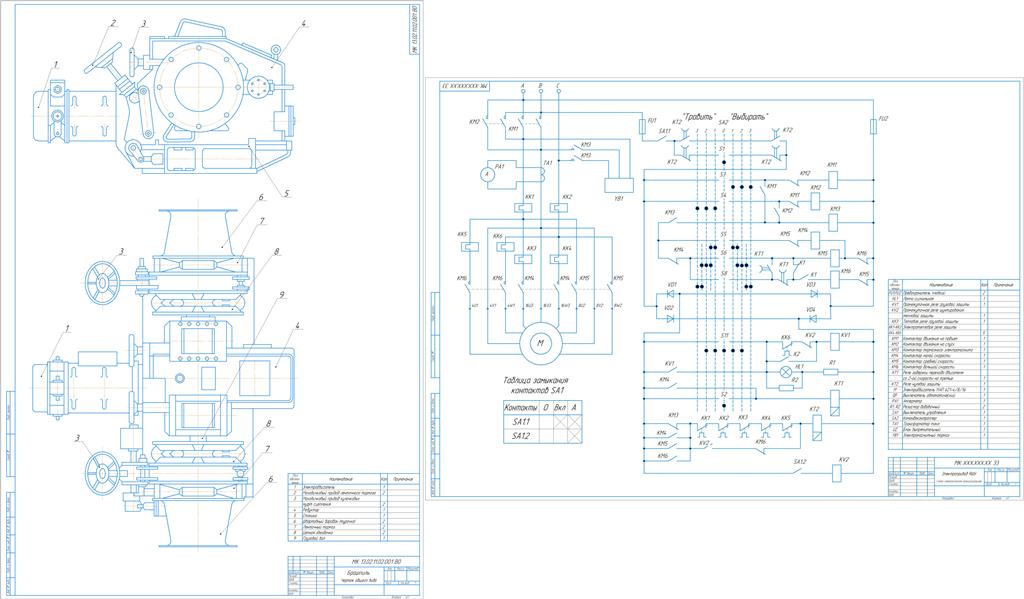

Приложение Б. Устройство брашпиля ____________________________ 51
Приложение В. Характеристики электродвигателя _________________ 54
