Автоматизация загрузки расходных бункеров сыпучими материалами

Загрузка расходных бункеров сыпучим материалом осуществляется с помощью ленточного транспортёра и сбрасывающих плужков.
Плужковый сбрасыватель с электропневматическим исполнительным механизмом состоит из закрепляемой на шарнире рамы плужка с противовесом на рычаге, являющемся продолжением рамы плужка.
Под воздействием противовеса плужок сбрасывателя находится в при-поднятом положении. Якорь включенного электромагнита через тягу с амор-тизатором поворачивает плужок сбрасывателя в нижнее (рабочее) положение. Импульсы для автоматического включения и выключения электромагнита подаются датчиками, контролирующими уровень загружаемой ёмкости.
Контроль положения сбрасывающих плужков и перекидного клапана осуществляется концевыми выключателями (SQ).

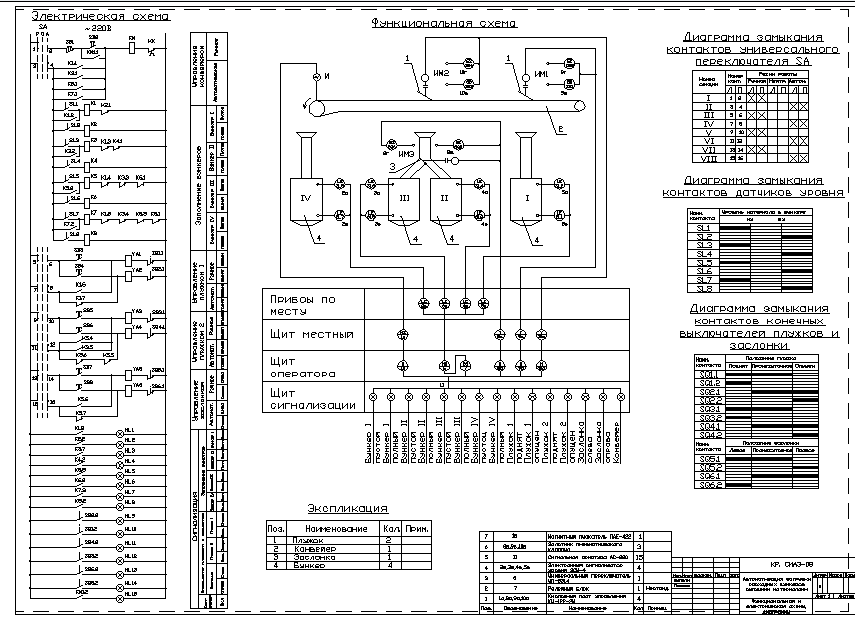

Состав: Один лист (функциональная и электрические схемы, диаграммы) Язык документа

Софт: AutoCAD, DWG
