Автоматизация бетоноукладчика

Рудненский индустриальный институт
Кафедра строительства и строительного материаловведения
Курсовая работа по дисциплина Автоматизация и управление технологическими процессами
на тему "Автоматизация бетоноукладчика"
Рудный 2015

В данной работе объектом управления технологического процесса является бетоноукладчик.
В первом разделе был описан технологический процесс формования многопустотных плит покрытия.
Разработка функциональной схемы автоматизации состояла из нескольких этапов. В разрабатываемой системе автоматического регулирования контролю и регулированию подлежат параметры: скорость бетоноукладчика, Используются автоматический и дистанционный режимы управления для технологического управления. Была разработана блок-схема типовых воздействий на объект управления.
В 4 разделе был произведен выбор основных технических средств автоматизации:
- вибродатчик МВ-43;
- регулятор – Р-25;
- регулирующий орган – пневматическая заслонка тип 3335 ;
- исполнительный механизм – МЭО-16/10-0,25-93.

Введение ………………………………………………………………….....5
1Описание технологического процесса ………………………….….... …6
1.1Сборка ……………………………… ……..................................... ..7
1.2Формование ……………………………… …………….………… ….8
1.3ТВО ……… …………………………… ……………….….........… ...9
1.4Распалубка …………………………… ……………..….…....… ...9
2 Разработка структурной схемы системы автоматического
регулирования……………………………………………………….… …10
3 Разработка функциональной схемы автоматизации ……………… .11
3.1 Технологические параметры, подлежащие автоматическому регулированию и контролю……… ………………………….……………….. .11
3.2 Режимы управления для технологического оборудования …… …12
3.3 Автоматическая защита и блокировка технологических агрегатов и установок …… …………………………………….………………………… .13
3.4 Размещение приборов на щитах и пультах пунктов управления ....14
3.5 Функциональная схема системы автоматического регулирования …15
4 Выбор технических средств автоматизации …………………………….17
4.1 Выбор датчиков ………..…………………………………………….…17
4.2 Выбор регулятора …………………………………………… // 20
4.3 Выбор регулирующего органа ……. …………………….………….22
4.4 Выбор исполнительного механизма …………….…………..…………24
Заключение ……………………………………………………...………… 27
Список литературы ……………………………………………....……… .28

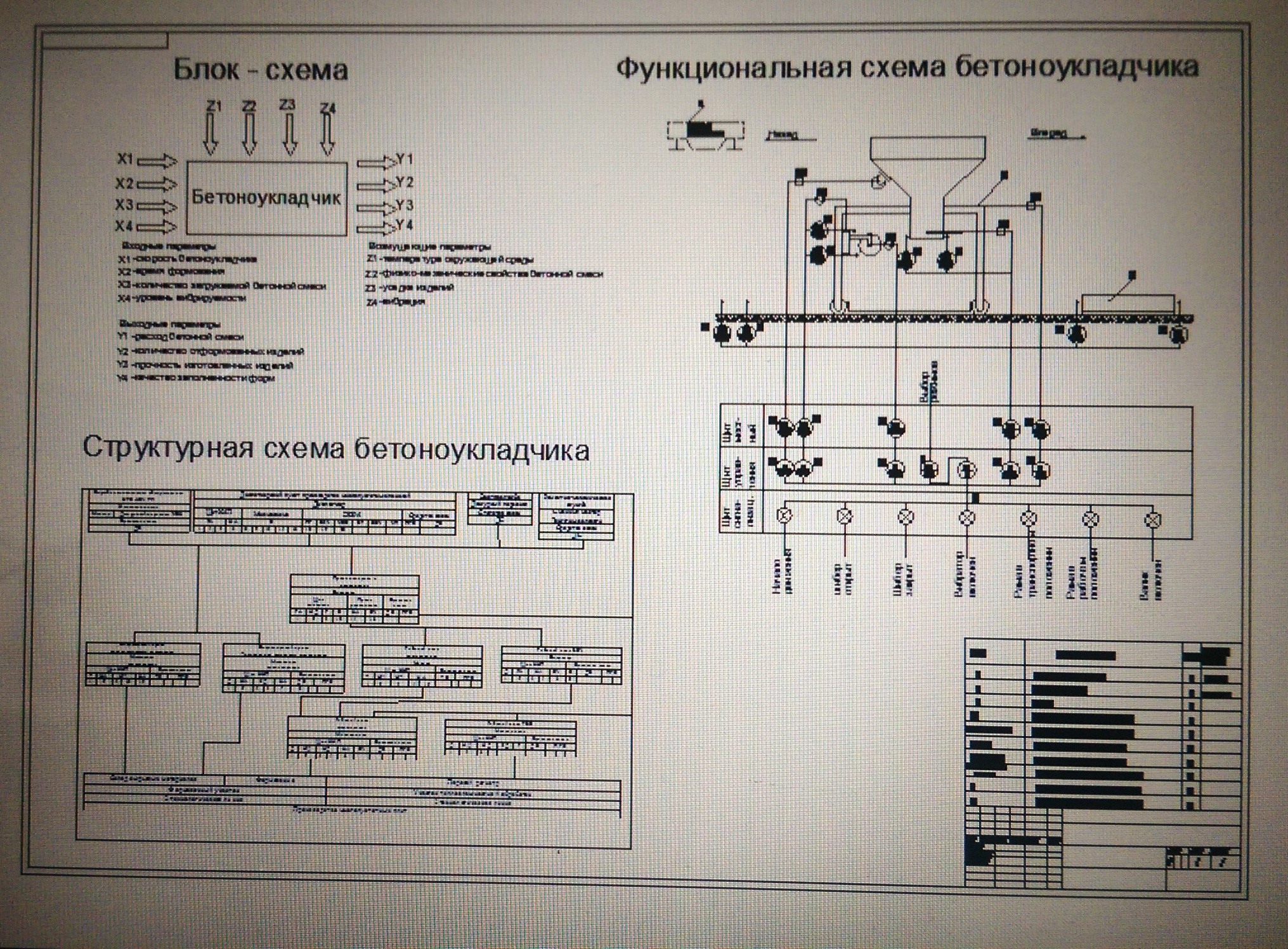

Состав: Структурная схема бетоноукладчика, функциональная схема бетоноукладчика, блок -схема Язык документа
