Автоматизация клеточной батареи БКМ-3.

Пинский государственный индустриально-педагогический колледж
Специальность "Энергетическое обеспечение сельскохозяйственого производства"
Курсовой проект по дисциплине "Автоматизация технологических процессов селькохозяйственного производства"
На тему: "Автоматизация клеточной батареи БКМ-3"
Пинск 2017

Исходные данные клеточной батареи БКМ-3: вместимость: 1 клетки 16-18 голов, 1 батареи 10150 голов; размеры батареи: длина 62,6-87,5 м, ширина 1,8 м; тип транспортёров: транспортер скребковый 2,2 кВт, стационарный наклонный транспортер 1,1 кВт.

Клеточная батарея БКМ-3 предназначена для выращивания молодняка с суточного до 140-дневного возраста. Батарея трехъярусная полуступенчатая длиной 88,5 м, шириной 2,1 м и высотой 1,85 м. В птичнике 18х96 м размещается шесть блоков батарей по 564 клетки размером 900х600х400 мм (длина, глубина, высота).
Для поения птицы в каждой клетке установлены по две микрочашечные поилки клапанного типа. Вода в поилки поступает из водопровода через уравнительные бачки с фильтром. В процессе роста птицы уровень поилок в клетках изменяют два-три раза путем перемещения водопроводной трубы и уравнительных бачков. Уравнительные бачки можно использовать для дачи с питьевой водой ветпрепаратов и микродобавок.
Помет из клеток третьего и второго ярусов, попадая на наклонные настилы, скатывается через щель в бетонированный пометный канал и дополнительно один-два раза в сутки счищается механическими скребками. Из пометного канала он убирается обычно скребковым устройством.

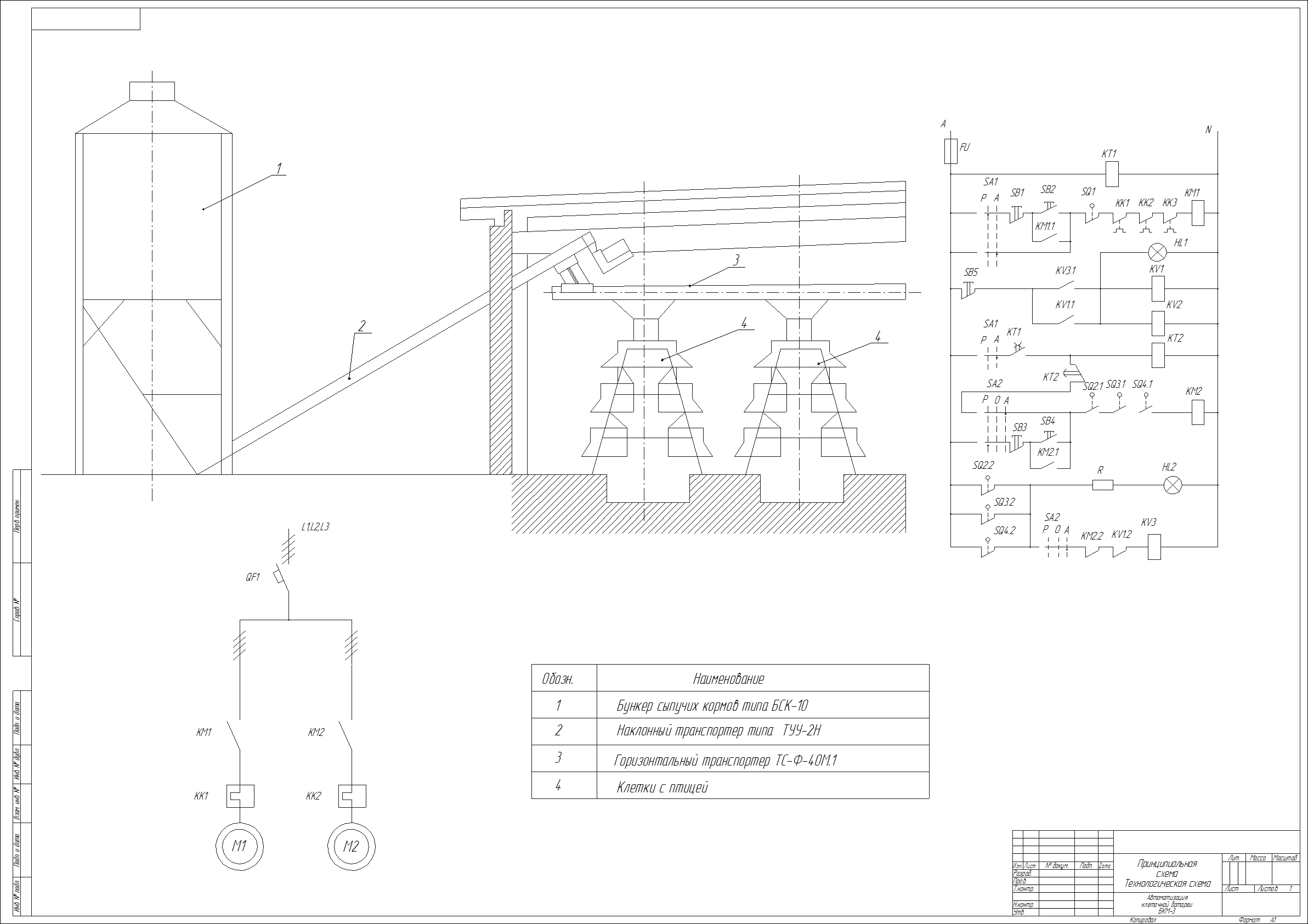

Графическая часть содержит технологическую и принципиальную схему клеточной батареи БКМ-3.

Содержание
Введение
1 Технологическая характеристика объекта автоматизации
2 Разработка функциональной схемы автоматической системы
3 Разработка принципиальной схемы управления
4 Расчет и выбор элементов и средств автоматизации. Составление спецификации
5 Выбор щитов и шкафов управления
6 Разработка схем соединения
7 Определение надежности системы управления
8 Инструкция по технике безопасности при эксплуатации электрической части объекта
Вывод и заключение
Список используемой литературы
