Автоматизация КНС

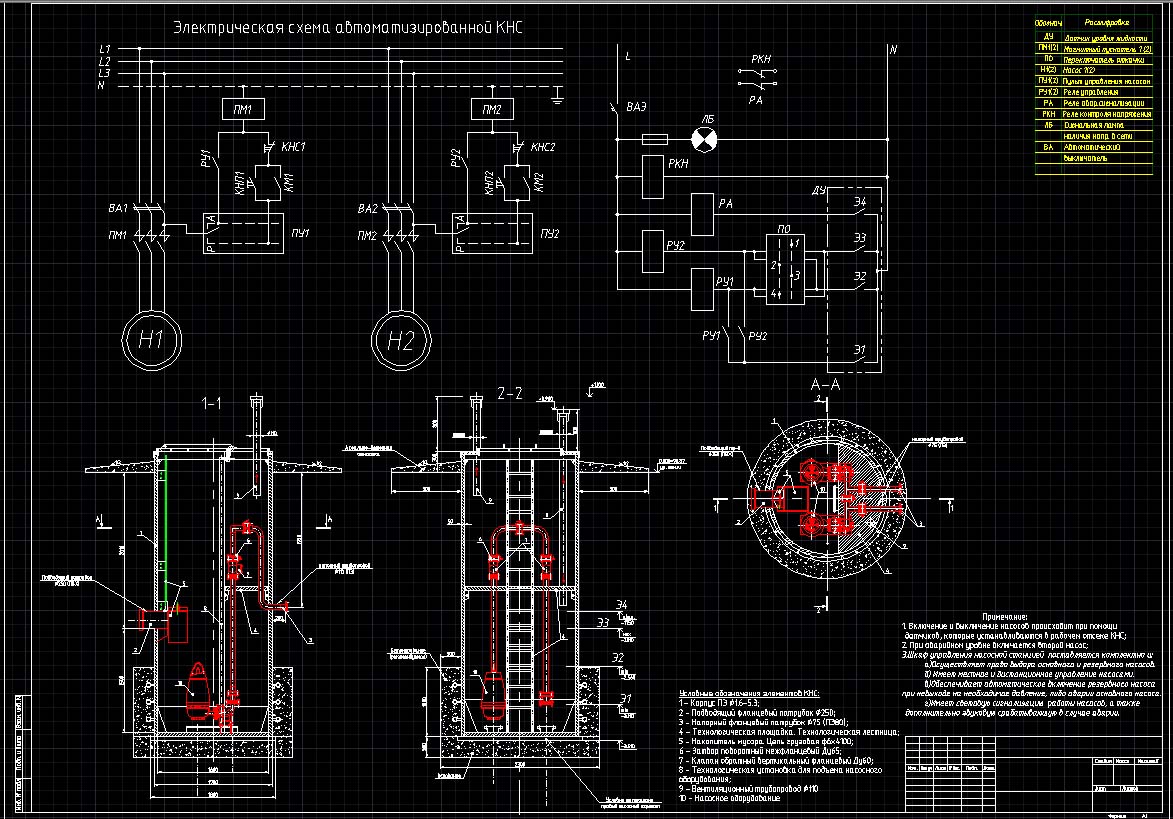

Схема автоматической КНС основана на принципе запуска и остановки насосов в зависимости от уровня жидкости в резервуаре, из которого производится откачка. Для контроля заполнения бака жидкостью применяется электронный датчик уровня жидкости (ДУ). Схема разработана для условий пуска и остановки насосных агрегатов при постоянно открытых задвижках на выходном трубопроводе.

Состав: Электрическая схема автоматизированной КНС Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Автоматизация / Автоматизация КНС

АКНС.bak
Документ Microsoft Word.docx
АКНС.dwg
