Автоматизация котельного агрегата ДКВР-10 работающего на угле

Омский государственный университет путей сообщений
Кафедра теплоэнергетика
Курсовой проект по дисциплине"Автоматизация тепловых объектов"
на тему:"Автоматизация котельного агрегата ДКВР-10"
Омск-2015

В данной работе была произведена автоматизация котельного агрегата ДКВР-10 работающего на угле.

Автоматизация котла

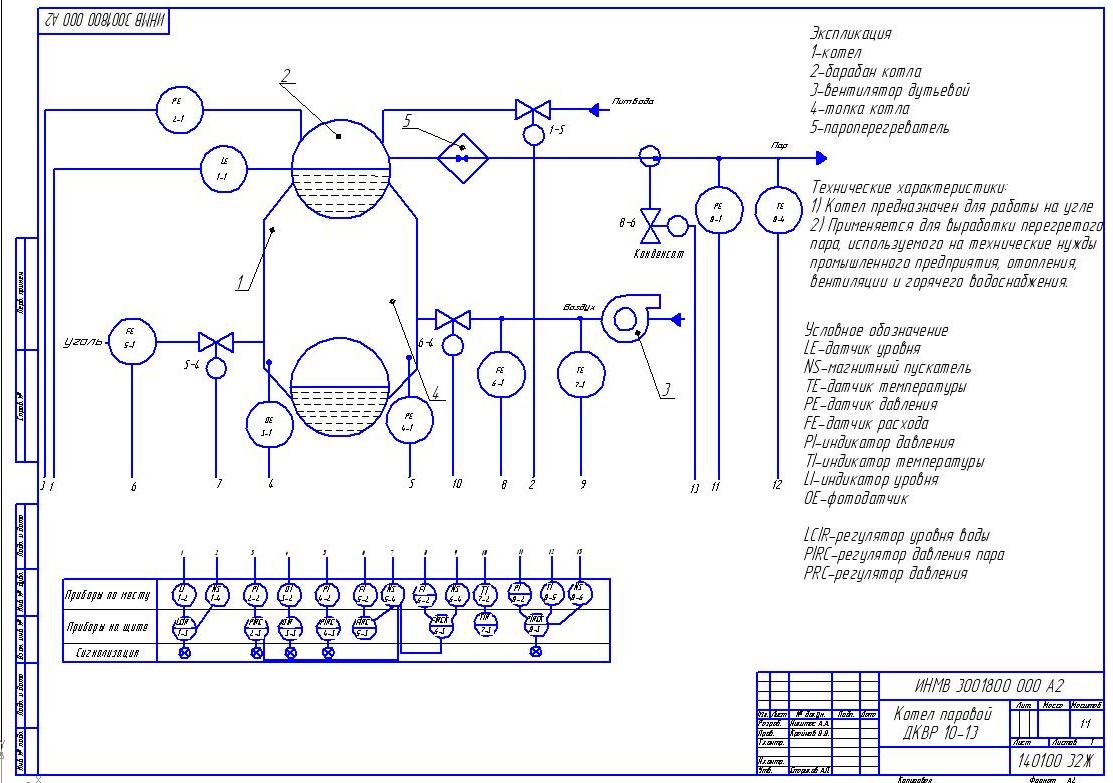

Функциональная схема автоматизации котла представляет собой несколько контуров автоматического регулирования.

1-ый контур: с датчика уровня (1-1), установленного на барабане котла, передается сигнал на щит на регулятор уровня (1-3), который приводит в действие магнитный пускатель (1-4) для поддержания уровня воды в барабане котла. При изменении показаний сигнал подается на щит сигнализации.
2-ой контур: датчик давления (2-1), передает показания на регулятор давления пара (2-3), что приводит к действию магнитный пускатель (5-4), для изменения подачи топлива в топку. Далее датчик расхода топлива (5-1) передает сигнал на регулятор подачи воздуха (6-3) и магнитный пускатель (6-6), который обеспечивает работу дутьевого вентилятора. Тем самым мы производим регулирование подачи топлива.
3-ий контур: датчик давления (7-1) показывает изменение давления пара на выходе, передает показания на регулятор давления пара (7-3), что приводит к действию магнитный пускатель (7-6), для вспрыска воды,при повыщенном давлении.

Состав: Автоматизация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Автоматизация / Автоматизация котельного агрегата ДКВР-10 работающего на угле

Просмотр файлов
Автоматизация.cdw
Курсовая Автоматизация.docx
