Автоматизация технологического процесса очистки промышленных стоков в условиях завода «Полиолефин»

Ивано-Франковский национальный технический университет нефти и газа
Кафедра автоматизации технологических процессов и мониторинга в екологии
Дипломный проект по дисциплине "Автоматизация технологических процессов"
На тему "Автоматизация технологического процесса очистки промышленных стоков в условиях завода «Полиолефин»"
Ивано-Франковск 2005

Реферат

Дипломный проект: 98 ст., 16 рис, 26 табл., 5 доп., 16 источников.
Тема: "Автоматизация технологического процесса очистки промышленных стоков в условиях завода «Полиолефин»".
Объект исследования: фильтр каркасно-засыпной в условиях завода «Полиолефин».
Цель проекта: разработка автоматической системы управления процессом очистки промышленных стоков.
Методы исследования: экспериментальное моделирование автоматической системы управления каркасно-засыпным фильтром.
Результаты дипломного проектирования:
В дипломном проекте решаются следующие вопросы: анализируется технологический процесс очистки промышленных стоков и на основе анализа выбираются параметры управления. Обосновывается выбор технических средств системы управления и разрабатывается структурная схема управления процессом, а на ее основе разрабатывается функциональная схема автоматизации, схема внешних соединений, схема щитов управления. Синтезируются и анализируются одноконтурная и цифровая системы управления каркасно-засыпным фильтром. Моделирование переходных процессов в системе выполняются в интерактивном пакете Маtlab. Исследуется надежность спроектированной системы. Рассмотрены вопросы охраны труда на установке, экономическая эффективность и вопросы метрологического обеспечения измерителя каналов.
Вывод: Разработана автоматическая система управления процессом очистки промышленных стоков.
Ключевые слова: автоматическое управление, моделирование, цифровая АСР, Сенсорика ТР106П, настройки регулятора.

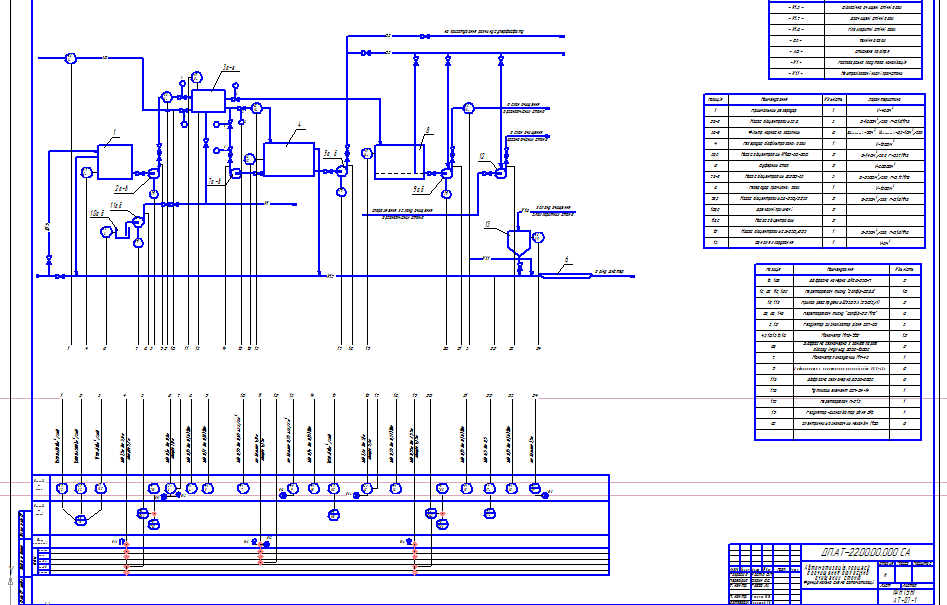

Состав: динамическии характеристики (ДХ), схема подключения (СП), сравнительные характеристики переходных процессов, (СХ), функциональная схема автоматизации (СА), схема внешних соединений (СС), общий вид щита (ЩК), ПЗ. Язык документа

Софт: КОМПАС-3D SP5
