Автоматизация температурного режима стекловаренной печи

Карагандинский Государственный Технический университет
Кафедра ТСМиИ
Курсовая работа по дисциплине "Автоматика и автоматизация"
на тему: "Автоматизация температурного режима стекловаренной печи"
Караганда, 2014

В данной работе рассматривается автоматизация температурного режима стекловаренной печи.
Курсовая работа содержит 1 лист формата А1 графической части и 12 страниц пояснительной записки, содержащей 1 таблицу и 3 источника.

Автоматизация технологического процесса стекловарения является сложной проблемой. Основной технологический агрегат стекольного производства – ванная стекловаренная регенеративная печь с поперечным направлением пламени представляет собой многозвенный объект с распределенными параметрами, значительной инерционностью и свойством самовыравнивания, подверженный случайным и детерминированным возмущениям, воздействующим как на входные, так и выходные параметры.
В настоящее время ванные стекловаренные печи в той или иной степени оборудованы локальными системами автоматического регулирования отдельных технологических параметров, в задачу которых входит - поддержание значений этих параметров, найденных при первоначальной настройке режима печи и корректируемых по мере надобности обслуживающим персоналом. К локальным системам относятся системы автоматического регулирования уровня стекломассы, расхода газа по горелкам, давления в пламенном пространстве печи, соотношения топливо-воздух и др. В данном случае выбор режимных значений, которые должны поддерживаться в заданных пределах с помощью локальных систем регулирования (АСР), производится подстройкой значений технологических параметров до первого устойчивого состояния.
Автоматические системы стабилизации технологических режимов процессов стекловарения дают возможность стабилизировать технологические и теплотехнические параметры, обеспечиваю тем самым стабильную работу стекловаренных печей, стеклоформующих машин и других агрегатов формования ленты стекла или стеклоизделий.

Основной задачей при автоматизации контроля и управления тепловым режимом стекловаренной печи является стабилизация основных технологических параметров стекловарения с целью получения стекломассы заданного качества и количества. Исходя из этого, в соответствии с технологическими признаками задачу контроля и управления комплексом мероприятий по стекловарению можно решить, регулируя уровень стекломассы, расход газа по горелкам, давления в пламенном пространстве печи, соотношения газ-воздух.

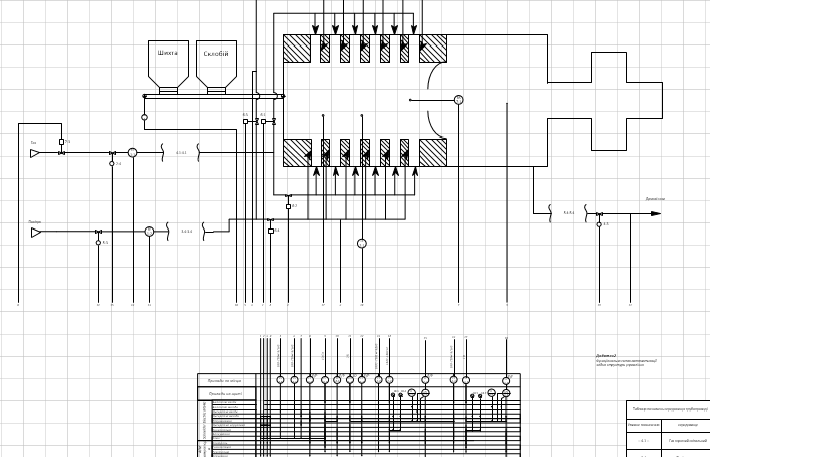

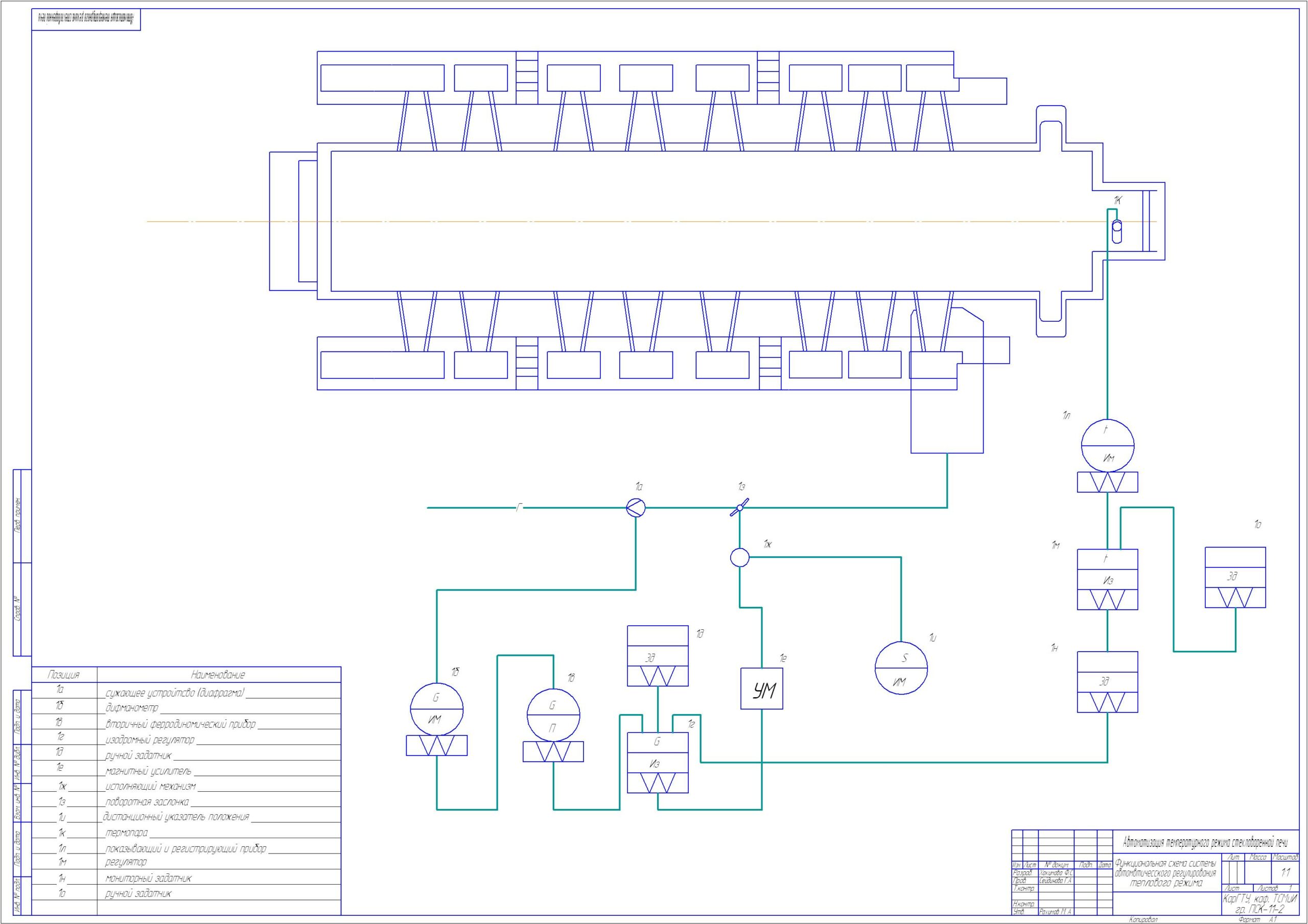

В графической части рассмотрена функциональная схема системы автоматического регулирования теплового режима процесса. Она структурно выполнена в виде двухкаскадной системы автоматического регулирования. Первый контур стабилизирует расход газа, второй корректирует этот расход по температуре студочной части печи.
