Автоматизированная система контроля и учета электроэнергии в проектируемом ТП 10/0,4кВ на оборудовании НП ООО "Гран-Система-С"

Общие указания
Строительный проект разработан в соответствии с заданием на проектирование, техническим регламентом "Здания и сооружения, строительные материалы и изделия. Безопасность", актами законодательства Республики Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для
жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
Проект автоматизированная система контроля и учета электроэнергии (АСКУЭ) выполнен согласно технических условий № 10/103 от 31.06.2018 года.
Данным проектом предусматривается АСКУЭ проектируемой в проектируемом ТП 10/0,4кВ
Учёт элеткроэнергии предусмотрен в РП 10кВ ТП в камере КСО-366.
Связь со шкафом ЩК коммуникатора "Гран-GPRS" осуществляется при помощи провода КИПЭВ 2х2х0,6 по протоколу RS485. Для питания коммуникатора "Гран-GPRS" предусмотрен блок питания на 24В, для защиты - автоматический выключатель, для бесперебойного питания - источник бесперебойного питания UPS. Шкаф ЩК установлен в помещении РУ-10/0,4кВ ТП.
Счётчик СС-301 с модулями GSM/GPRS и коммуникатор "Гран-GPRS" позволяют осуществлять передачю сигнала на диспетчерский пульт Сервер АСКУЭ филиала "Энерготелеком" РУП "Брестэнерго", производить
корректировку времени по цифровому интерфейсу с сервером точного времени БелГИМ.
Все электромонтажные работы выполнить в строгом соответствии правил ПУЭ.
Примененные в проекте оборудование и материалы приняты с целью определения технических характеристик и показателей. Применение оборудования и материалов определяется заказчиком на основе тендера с техническими характеристиками и показателями аналогичными проектным решениям.

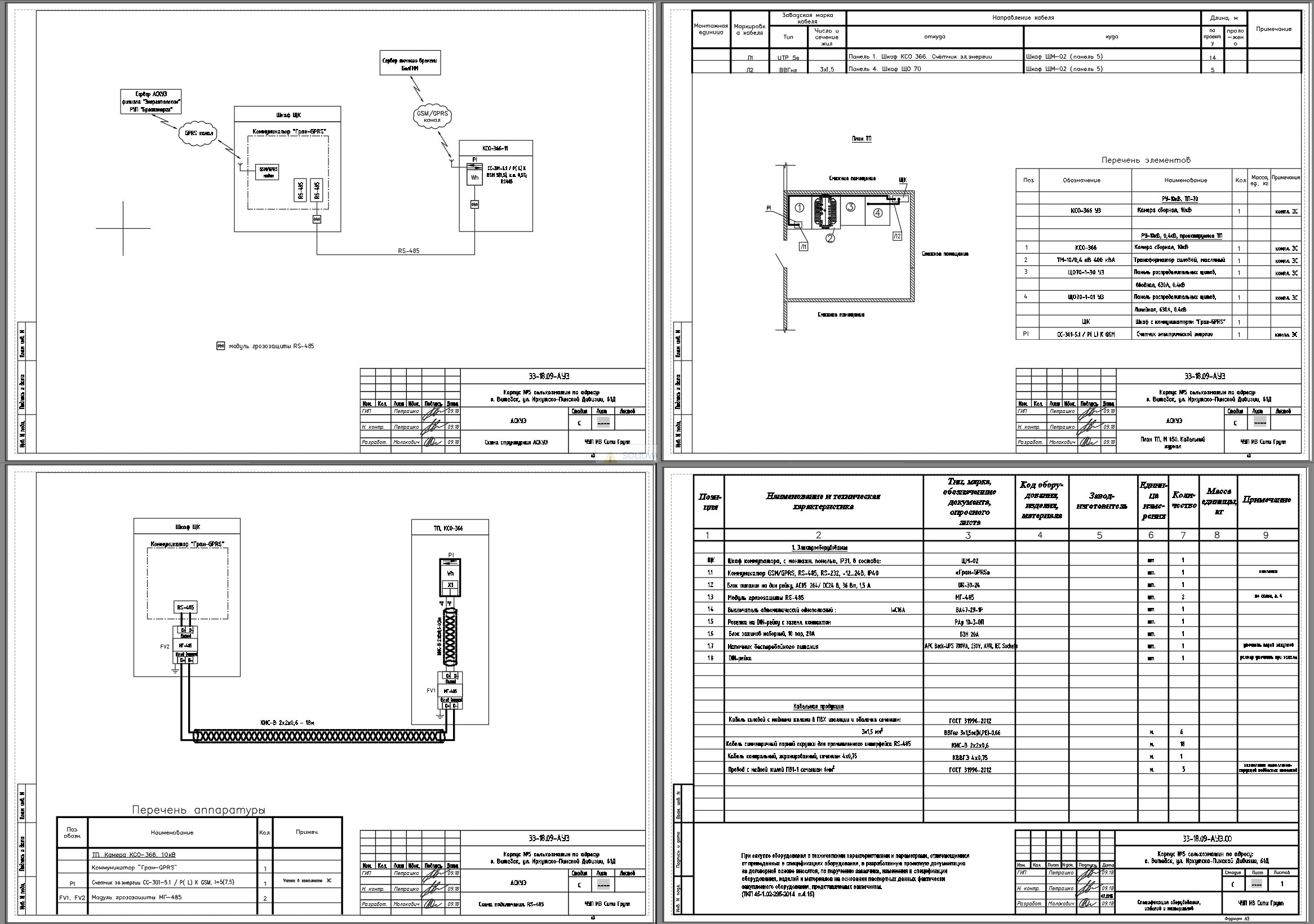

Состав: Схема структурная АСКУЭ , Коммуникатор "Гран-GPRS". Схема электропитания , Схема подключения. RS-485 , План ТП, М 1:50. Кабельный журнал , Спецификация Язык документа
