Автоматизированный узел учета нефти

Торайгыров университет
Кафедра энергетики и компьютерных наук
Курсовой проект по дисциплине «Автоматизация и управление»
На тему «Автоматизация коммерческого узла учета нефти»
Павлодар 2018

В данной работе рассматривается коммерческий узел учета нефти, пропускной способностью около 15 т/час. Служит для измерения и подсчета количества нефти для дальнейшего расчета с покупателями нефтепродуктов. Узел включает в себя 2 измерительные линии, которые состоят из датчиков измерения температуры, давления, влажности и расхода проходящей нефти.

Рассмотрен экономический аспект работы участка, произведен расчет, приведены спецификации на оборудование, кабельные и защитные проводки и прочие, описаны методы охраны труда,

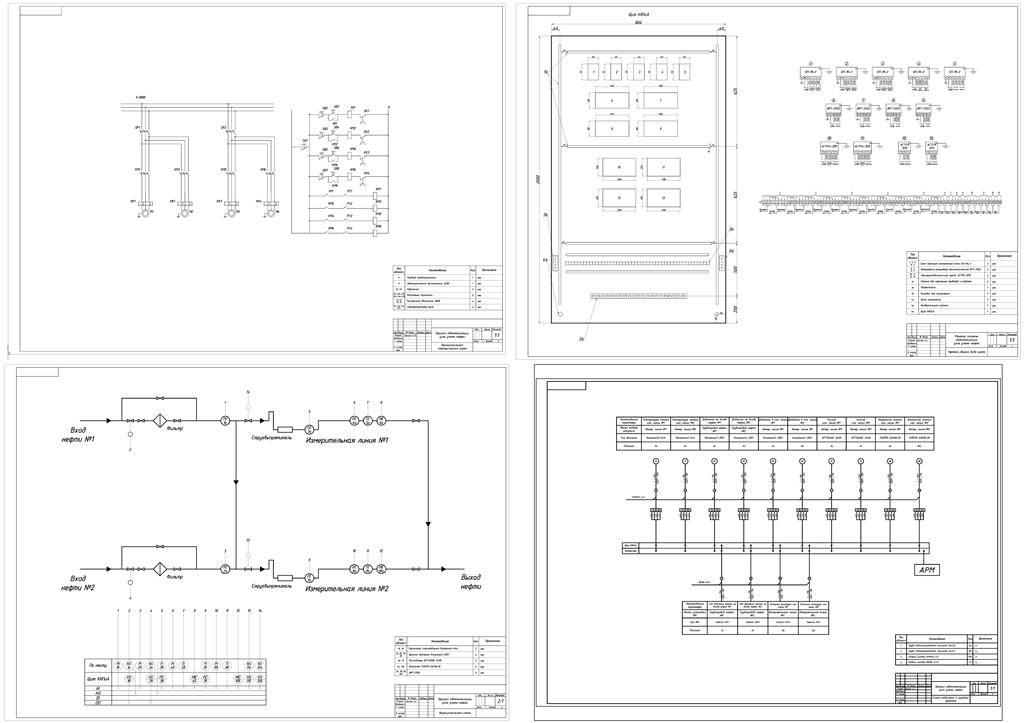

Графическая часть состоит из 4 чертежей:
- функциональной схемы;
- принципиально электрической схемы управления пневматическими клапанами;
- схема внешних кабельных проводок;
- монтажная схема щитов и пультов.

Приложенная пояснительная записка состоит из 49 страниц.

Содержание
Введение
1. Основная часть
1.1 Краткое описание технологического процесса
1.2 Анализ технологического процесса как объекта управления
1.3 Выбор приборов и средств автоматизации
1.4 Выбор и монтаж щитов
1.5 Режимная карта
1.6 Выбор и монтаж закладных конструкций, отборных устройств
1.7 Выбор и монтаж электропроводок
1.8 Выбор и монтаж трубных проводок
1.9 Монтаж исполнительных механизмов
1.10 Таблицы соединений и подключений внешних проводок
2. Специальная часть
2.1 Выбор закона регулирования и типа регулятора, расчет настройки регулятора
2.2 Расчет длины контрольного кабеля, защитной трубы и листового металла
2.3 Заказные спецификации на приборы и средства автоматизации
3. Экономическая часть
3.1 Экономические показатели работы цеха
3.2 Экономическая эффективность производства
3.3 Технико-экономические показатели
4. Охрана труда
4.1 Общие требования техники безопасности и охраны труда
4.2 Требования техники безопасности и охраны труда на участке
Заключение
Список использованных источников
