Автоматизция холодильного центра

1. Система диспетчерского контроля и управления холодильного центра построена на базе аппратно-программной платформы Continuum фирмы Tour Andover Controls.
2. Данный раздел проекта охватывает автоматизацию холодильного центра административного здания.
3. Алгоритмы контроля и управления холодильным центром базируются на общих правилах технической эксплуатации холодильного оборудования, а также правилах техники безопасности и требованиях энергоэффективности.
4. Для реализации сбора и обработки информации в щите автоматики установлены два контроллера:
-локальный контроллер i2920 с одним модулем расширения приема дискретных сигналов и местным дисплеем.
-локальный контроллер i2810 с одним модулем расширения приема дискретных сигналов.
Kонтроллеры объединены шиной Infinet2. Для обеспечения последующего объединения контроллеров шиной Infinet2 с другими Infinet контроллерами здания предусмотрена клеммная колодка.

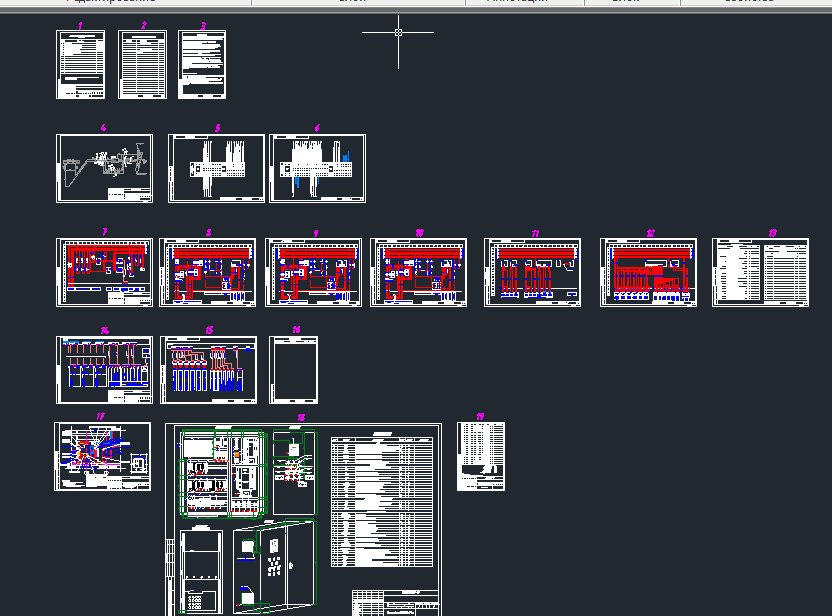

Состав: Общие данные, схема автоматизации функциональная, схема электрическая принципиальная, схема электрическая подключений, план расположения оборудования и кабельных трасс, щит управления (общий вид), кабельный журнал, спецификация. Язык документа
