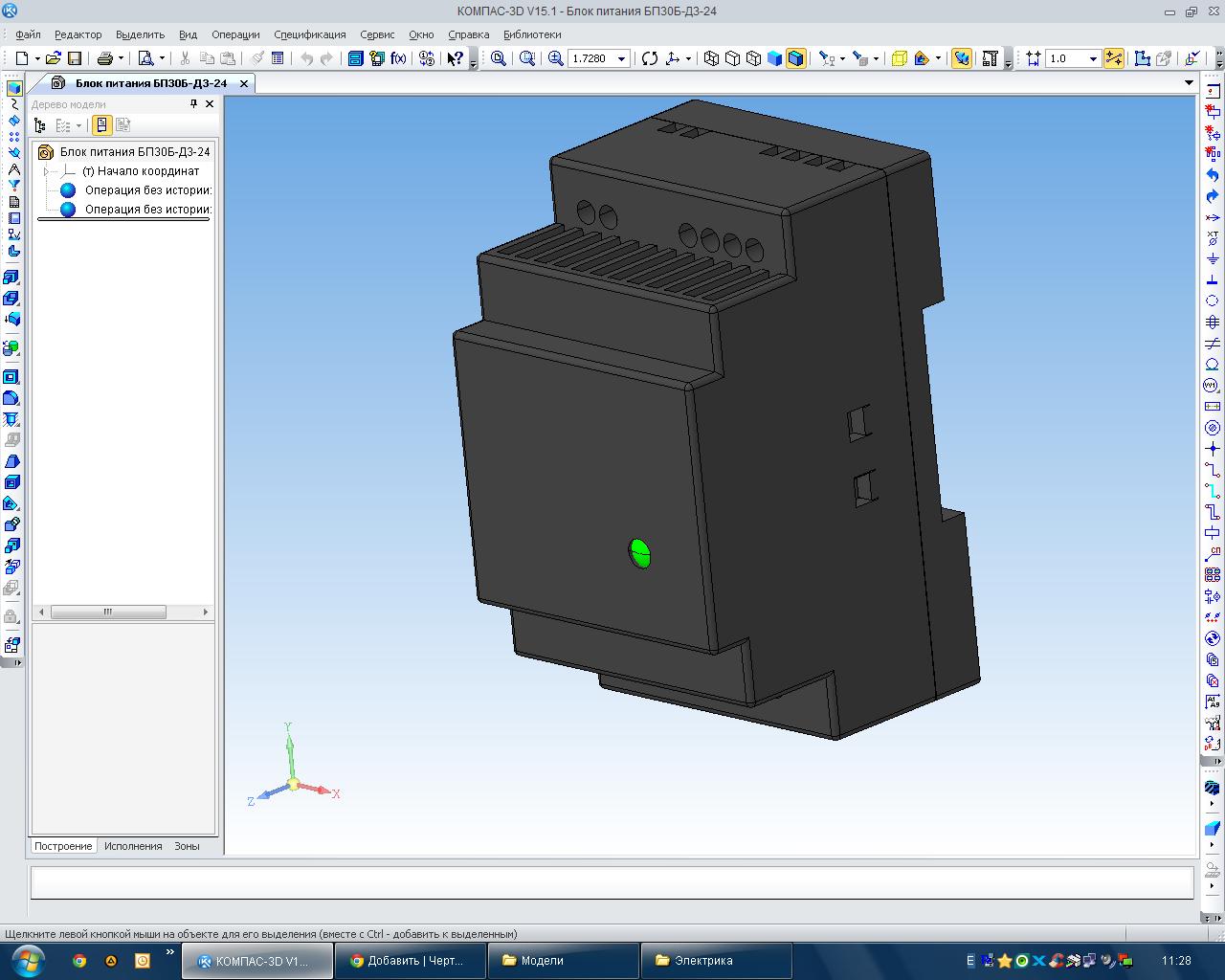

Блок питания БП30Б-Д3-24 (ОВЕН)

Входное напряжение блока питания:

– переменного тока
90...264 В
– постоянного тока
110...370 В
Частота входного переменного напряжения
47...63 Гц
Порог срабатывания защиты по току
не более 1,4 Imax
Максимальная выходная мощность
30 Вт
Нестабильность выходного напряжения при изменении напряжения питания
±0,2 %
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax
±0,2 %
Рабочий диапазон температур
–20...+50 °C
Коэффициент температурной нестабильности выходного напряжения в рабочем диапазоне температур
±0,015 % / °C
Электрическая прочность изоляции:

– вход - выход (действующее значение)
3 кВ
– вход - корпус (действующее значение)
1,5 кВ
Уровень радиопомех
по ГОСТ Р 51527 группа С
Тип и габаритные размеры корпуса
Д3, 54х90х58 мм
Степень защиты корпуса (со стороны передней панели)
IP20

Состав: модель одной деталью Язык документа

Софт: КОМПАС-3D 15.1

Файлы:

Каталог / Автоматизация / Блок питания БП30Б-Д3-24 (ОВЕН)

Блок питания БП30Б-Д3-24.m3d
