Датчик давления ДД-ЗПУ

Датчик давления (далее ДД-ЗПУ) предназначен для выдачи сигнала о снижении давления ниже значения в 1,9 + 0,1 МПа (размыкание или замыкание контактов). Датчик может применяться для комплектации модулей пожаротушения с ЗПУ типа В481, СА-12, СА-18. Датчик давления устанавливается через обратный клапан, позво­ляющий заменить датчик без потери давления в модуле.

Состав: 3D Сборка Язык документа

Софт: Autodesk Inventor 2011

Файлы:

Каталог / Автоматизация / Датчики / Датчик давления ДД-ЗПУ

Датчик давления ДД ЗПУ\Датчик давления ДД ЗПУ.iam
Датчик давления ДД ЗПУ\ДД ЗПУ.001 (Корпус).ipt
Датчик давления ДД ЗПУ\ДД ЗПУ.002 (Изолятор).ipt
Датчик давления ДД ЗПУ\ДД ЗПУ.003 (Винт).ipt
Датчик давления ДД ЗПУ\ДД ЗПУ.004 (Шайба).ipt
Датчик давления ДД ЗПУ

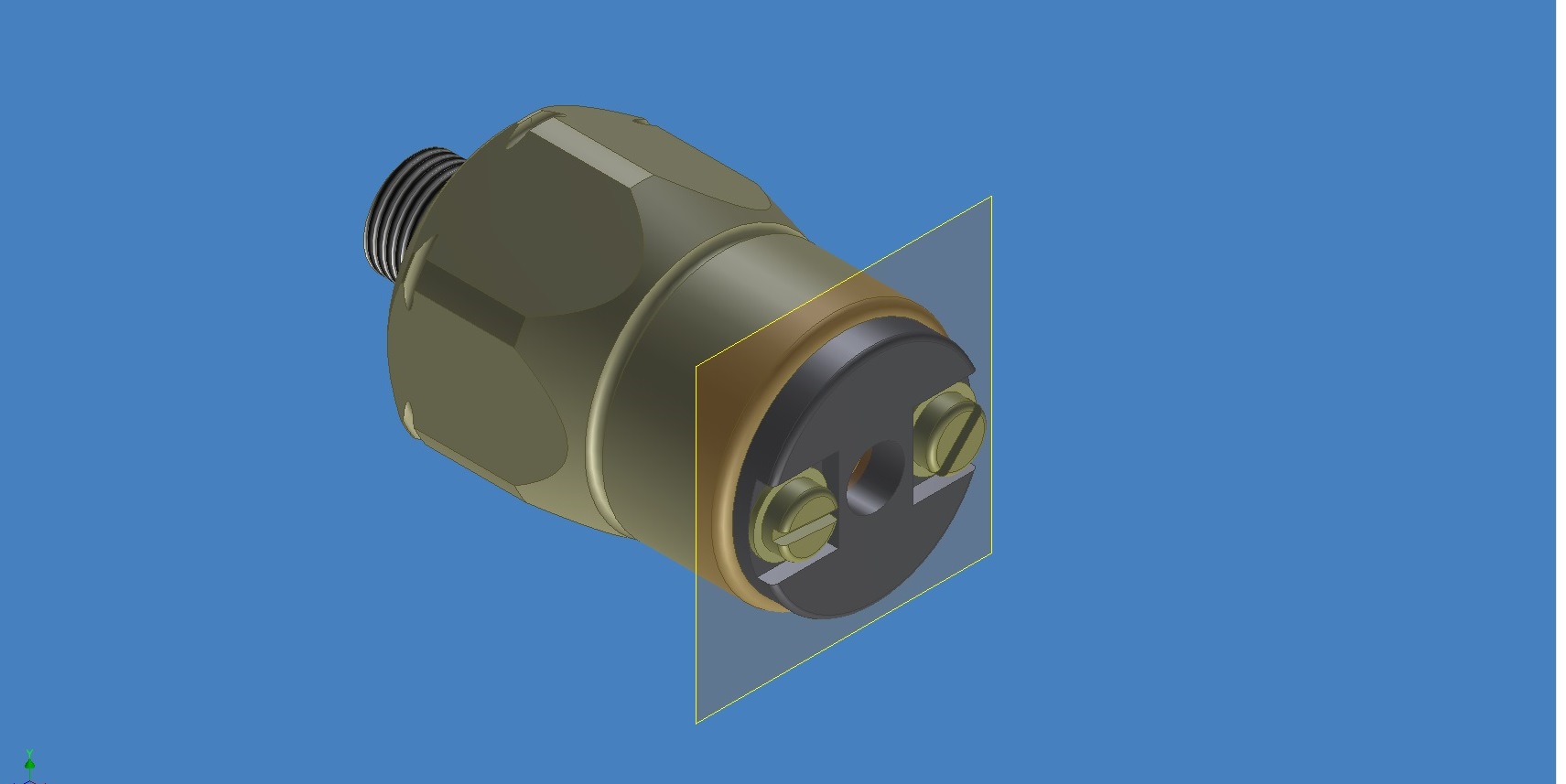

Датчик давления ДД ЗПУ\Датчик давления ДД ЗПУ.jpg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
