Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

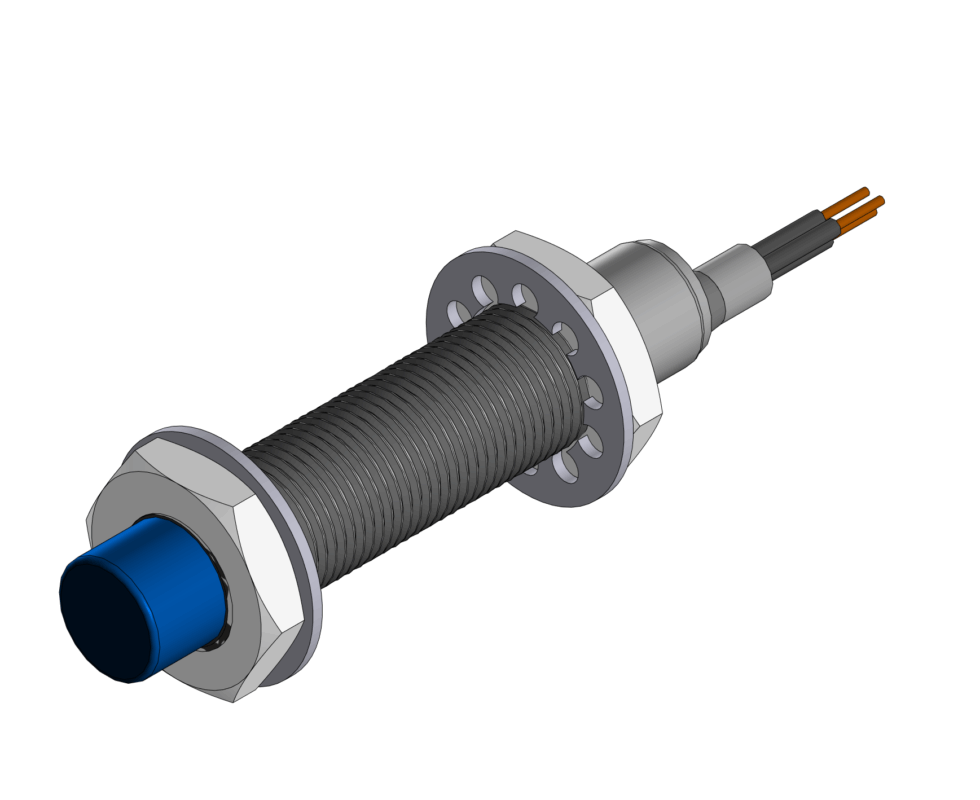

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 4 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).
Характеристики:
Модель LJ12A3-4-Z/BX;
Тип датчика: индуктивный;
Тип конструкции: цилиндрический;
Напряжение питания: 6-36 В постоянного тока;
Ток: 300 мА;
Полярность выхода: NPN;
Состояние выхода: нормально открытый;
Дистанция срабатывания: 4 мм;
Индикация срабатывания: есть;
Защита от неправильного подключения питания: есть;
Длина провода: 1,5 м;

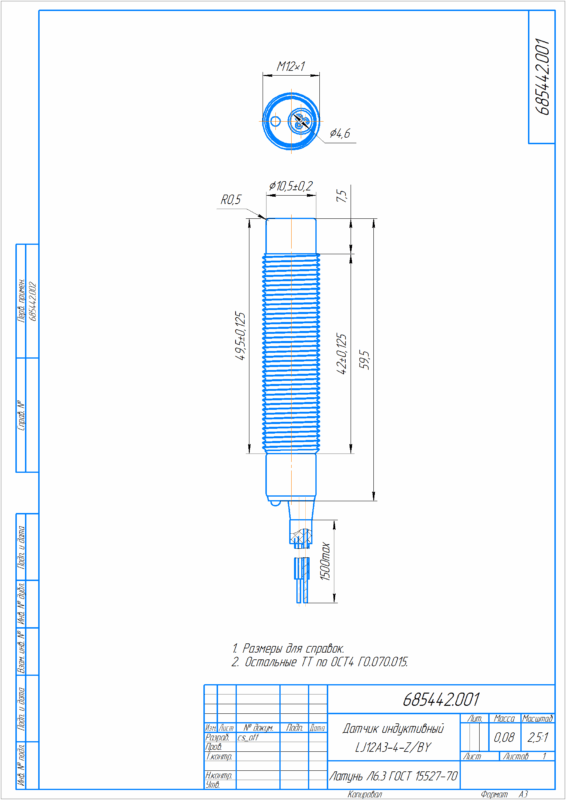

Размеры (диаметр х длина): 12х62 мм;
Вес: 80 г.
