Датчик напуска каната

ДНК предназначен для использования в качестве сигнализатора натяжения каната подъемной машины и оборудован «сухими контактами».
Область применения – подземные выработки шахт и рудников и их наземные строения, в том числе опасные по газу и пыли в соответствии с «Правилами безопасности в угольных шахтах»

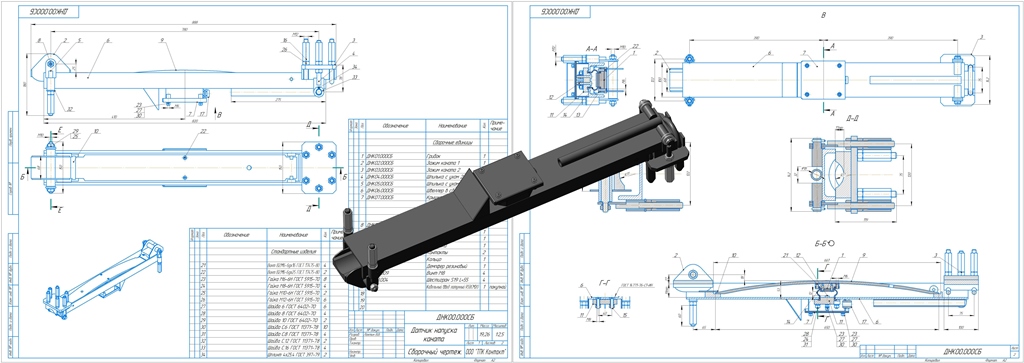

Состав: Папка с 3D моделями и 3D сборкой

Софт: КОМПАС-3D 17

Файлы:

Датчик напуска каната/

Датчик напуска каната/Шестигран S19 L=55.m3d

Датчик напуска каната/Шпилька с ухом 2/

Датчик напуска каната/Шпилька с ухом 2/ДНК04.000СБ - Шпилька с ухом 2.spw

Датчик напуска каната/Шпилька с ухом 2/Проушина.m3d

Датчик напуска каната/Шпилька с ухом 2/Шпилька с ухом 2.a3d

Датчик напуска каната/Шпилька с ухом 2/ДНК04.000СБ - Шпилька с ухом 2.cdw

Датчик напуска каната/Шпилька с ухом 2/ДНК04.001 - Проушина.cdw

Датчик напуска каната/Шпилька с ухом 2/Шпилька М12 L=130.m3d

Датчик напуска каната/Потроха под кожухом/

Датчик напуска каната/Потроха под кожухом/ДНК00.009 - Винт М8х32.cdw

Датчик напуска каната/Потроха под кожухом/ДНК00.006 - Контакты.cdw

Датчик напуска каната/Потроха под кожухом/Кольцо.m3d

Датчик напуска каната/Потроха под кожухом/ДНК00.008 - Демпфер резиновый.cdw

Датчик напуска каната/Потроха под кожухом/ДНК00.005 - Площадка.cdw

Датчик напуска каната/Потроха под кожухом/Винт М8.m3d

Датчик напуска каната/Потроха под кожухом/Демпфер резиновый.m3d

Датчик напуска каната/Потроха под кожухом/Площадка.m3d

Датчик напуска каната/Потроха под кожухом/Контакты.m3d

Датчик напуска каната/Потроха под кожухом/ДНК00.007 - Кольцо.cdw

Датчик напуска каната/Швеллер в сборе/

Датчик напуска каната/Швеллер в сборе/Швеллер в сборе.a3d

Датчик напуска каната/Швеллер в сборе/ДНК06.007 - Ось большая.cdw

Датчик напуска каната/Швеллер в сборе/ДНК06.003 - Держатель рессоры 1.cdw

Датчик напуска каната/Швеллер в сборе/ДНК06.005 - Козырек.cdw

Датчик напуска каната/Швеллер в сборе/ДНК06.009 - Трубка L=36.cdw

Датчик напуска каната/Швеллер в сборе/Держатель рессоры 1.m3d

Датчик напуска каната/Швеллер в сборе/ДНК06.008 - Ось малая.cdw

Датчик напуска каната/Швеллер в сборе/ДНК06.001 - Швеллер.cdw

Датчик напуска каната/Швеллер в сборе/Ось большая.m3d

Датчик напуска каната/Швеллер в сборе/Трубка L=265.m3d

Датчик напуска каната/Швеллер в сборе/Ось малая.m3d

Датчик напуска каната/Швеллер в сборе/ДНК06.004 - Держатель рессоры 2.cdw

Датчик напуска каната/Швеллер в сборе/Держатель рессоры 2.m3d

Датчик напуска каната/Швеллер в сборе/Кожух датчика/

Датчик напуска каната/Швеллер в сборе/Кожух датчика/Кожух датчика в сборе.a3d

Датчик напуска каната/Швеллер в сборе/Кожух датчика/ДНК06.100СБ - Кожух датчика в сборе.spw

Датчик напуска каната/Швеллер в сборе/Кожух датчика/ДНК06.101 - Кожух датчика.cdw

Датчик напуска каната/Швеллер в сборе/Кожух датчика/Бобышка М6.m3d

Датчик напуска каната/Швеллер в сборе/Кожух датчика/ДНК06.100СБ - Кожух датчика в сборе.cdw

Датчик напуска каната/Швеллер в сборе/Кожух датчика/ДНК06.102 - Бобышка М6.cdw

Датчик напуска каната/Швеллер в сборе/Кожух датчика/Кожух датчика.m3d

Датчик напуска каната/Швеллер в сборе/Козырек.m3d

Датчик напуска каната/Швеллер в сборе/ДНК06.000СБ - Швеллер в сборе.cdw

Датчик напуска каната/Швеллер в сборе/Трубка L=36.m3d

Датчик напуска каната/Швеллер в сборе/Швеллер .m3d

Датчик напуска каната/Швеллер в сборе/ДНК06.000СБ - Швеллер в сборе.spw

Датчик напуска каната/Швеллер в сборе/ДНК06.011 - Трубка L=265.cdw

Датчик напуска каната/Прочие изделия/

Датчик напуска каната/Прочие изделия/Кабельный ввод латунный R5BCM20.m3d

Датчик напуска каната/Прочие изделия/ДНК00.004 - Кабельный ввод латунный R5BCM20.cdw

Датчик напуска каната/Зажим каната 1/

Датчик напуска каната/Зажим каната 1/Зажим каната 1.a3d

Датчик напуска каната/Зажим каната 1/Ось.m3d

Датчик напуска каната/Зажим каната 1/Зажим/

Датчик напуска каната/Зажим каната 1/Зажим/ДНК02.002 - Пластина боковая.cdw

Датчик напуска каната/Зажим каната 1/Зажим/Пластина боковая.m3d

Датчик напуска каната/Зажим каната 1/Зажим/ДНК02.003 - Втулка.cdw

Датчик напуска каната/Зажим каната 1/Зажим/Втулка.m3d

Датчик напуска каната/Зажим каната 1/Зажим/Площадка.m3d

Датчик напуска каната/Зажим каната 1/Зажим/ДНК02.001 - Площадка.cdw

Датчик напуска каната/Зажим каната 1/Зажим/ДНК02.100СБ - Зажим каната 1.cdw

Датчик напуска каната/Зажим каната 1/Зажим/Зажим.a3d

Датчик напуска каната/Зажим рессоры.m3d

Датчик напуска каната/ДНК00.000СБ - Датчик напуска каната.cdw

Датчик напуска каната/ДНК00.002 - Рессора ГАЗ 3302.cdw

Датчик напуска каната/ДНК00.000СБ - Датчик напуска каната.spw

Датчик напуска каната/Крышка кожуха датчика/

Датчик напуска каната/Крышка кожуха датчика/Прокладка полиуретановая.m3d

Датчик напуска каната/Крышка кожуха датчика/ДНК07.002 - Прокладка полиуретановая.cdw

Датчик напуска каната/Крышка кожуха датчика/ДНК07.000СБ - Крышка кожуха датчика.cdw

Датчик напуска каната/Крышка кожуха датчика/Крышка кожуха датчика.a3d

Датчик напуска каната/Крышка кожуха датчика/Крышка.m3d

Датчик напуска каната/Крышка кожуха датчика/ДНК07.000СБ - Крышка кожуха датчика.spw

Датчик напуска каната/Крышка кожуха датчика/ДНК07.001 - Крышка.cdw

Датчик напуска каната/Зажим каната 2/

Датчик напуска каната/Зажим каната 2/Шестигран S19 L=55.m3d

Датчик напуска каната/Зажим каната 2/ДНК03.001 - Пластина.cdw

Датчик напуска каната/Зажим каната 2/Зажим каната 2.a3d

Датчик напуска каната/Зажим каната 2/ДНК03.004 - Шестигран S19 L=55.cdw

Датчик напуска каната/Зажим каната 2/Площадка.m3d

Датчик напуска каната/Зажим каната 2/ДНК03.002 - Площадка.cdw

Датчик напуска каната/Зажим каната 2/Серьга.m3d

Датчик напуска каната/Зажим каната 2/ДНК03.000СБ - Зажим каната 2.cdw

Датчик напуска каната/Зажим каната 2/ДНК03.003 - Серьга.cdw

Датчик напуска каната/Зажим каната 2/Пластина.m3d

Датчик напуска каната/Зажим каната 2/ДНК03.000СБ - Зажим каната 2.spw

Датчик напуска каната/ДНК00.001 - Ось.cdw

Датчик напуска каната/Ось.m3d

Датчик напуска каната/Датчик напуска каната.a3d

Датчик напуска каната/ДНК00.003 - Зажим рессоры.cdw

Датчик напуска каната/Шпилька с ухом 1/

Датчик напуска каната/Шпилька с ухом 1/ДНК05.001 - Шпилька М12 L=130.cdw

Датчик напуска каната/Шпилька с ухом 1/ДНК05.000СБ - Шпилька с ухом.cdw

Датчик напуска каната/Шпилька с ухом 1/Проушина.m3d

Датчик напуска каната/Шпилька с ухом 1/ДНК05.000СБ - Шпилька с ухом.spw

Датчик напуска каната/Шпилька с ухом 1/ДНК05.002 - Проушина.cdw

Датчик напуска каната/Шпилька с ухом 1/Шпилька с ухом.a3d

Датчик напуска каната/Шпилька с ухом 1/Шпилька М12 L=130.m3d

Датчик напуска каната/Рессора ГАЗ 3302.m3d

Датчик напуска каната/Грибок/

Датчик напуска каната/Грибок/ДНК01.02 - Круг ф40.cdw

Датчик напуска каната/Грибок/Круг ф40.m3d

Датчик напуска каната/Грибок/Грибок.a3d

Датчик напуска каната/Грибок/Пятак текстолитовый.m3d

Датчик напуска каната/Грибок/ДНК01.00СБ - Грибок.cdw

Датчик напуска каната/Грибок/Круг резиновый ф40.m3d

Датчик напуска каната/Грибок/круг резиновый.cdw

Датчик напуска каната/Грибок/ДНК01.03 - Пятак текстолитовый.cdw
