Электромагнитный расходомер MFL

183

100

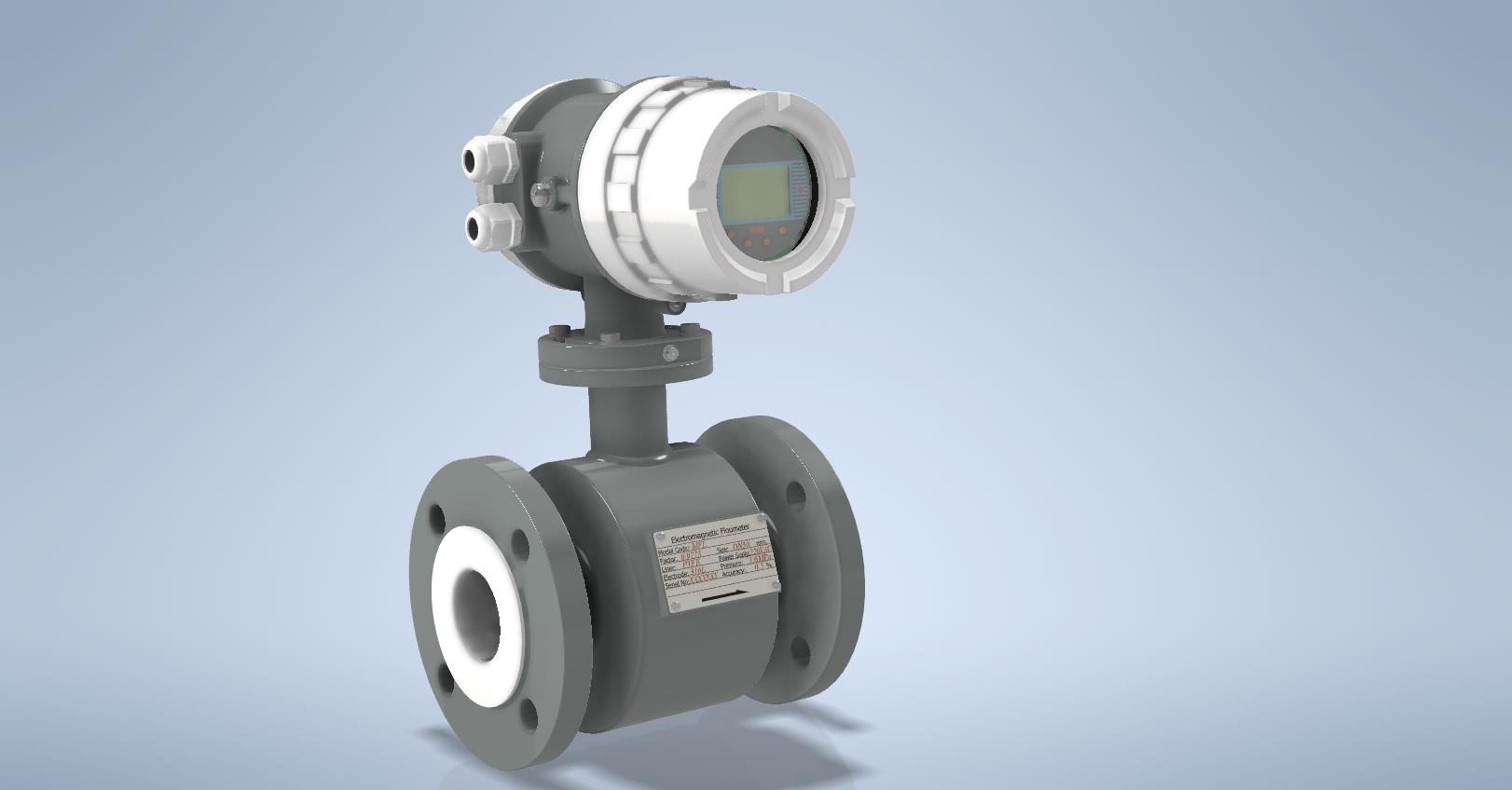

3D модель Электромагнитный расходомер MFL

3D модель Электромагнитный расходомер Electromagnetic Flowmeter, производства Китай, с условным проходом DN50 и рабочим давлением PN 1.6MPa, погрешность измерения 0,5%. Измерительные электроды сталь 316L, футировка сенсора PTFE. Для измерения расхода жидких сред.

3D Модели MFL Расходомер Электромагнитный

Автор

Андрей Чернецкий

Дата

03.08.2021

Язык

Русский

Состав

3D сборка

Софт

Autodesk Inventor 2021 Как открыть?

Содержимое архива

Электромагнитный расходомер MFL DN50 1.6MPa
- MFL_17 Передняя крышка.ipt
- MFL_13 П-плата 2.ipt
- Ключ контрогайки катушек.ipt
- П-плата 1.iam
- Разъемы
  - Разъем 0,6-8 pin_M.ipt
  - Разъем 9 pin_папа.ipt
  - Разъем 0,6-5 pin_M.ipt
  - Разъем 9 pin_мама.iam
  - Разъем 0,6-8 pin_F.ipt
  - Разъем 9 pin_мама.ipt
  - Разъем 9 pin_папа.iam
  - Контакт мама 1.0х1.0.ipt
  - Разъем 3 pin_папа.iam
  - разъем 3 pin_мама.iam
  - Контакт папа 1.5х1.5.ipt
  - Разъем 0,6-7 pin_F.ipt
  - Разъем 0,6-7 pin_M.ipt
  - Разъем 3 pin_папа.ipt
  - разъем 3 pin_мама.ipt
  - Разъем 0,6-5 pin_F.ipt
- Плата клеммника.iam
- MFL.S_05_Кожух круговой 148х3.ipt
- Винт c прессшайбой DIN 967_М3х6.ipt
- Винт щлиц крест_ISO 7045 - M3х6.ipt
- Радиодетали
  - C_05.ipt
  - R_04.ipt
  - Сэ_02.ipt
  - Chip-8.ipt
  - Пайка.ipt
  - Тр_02.ipt
  - R_03.ipt
  - Радиатор 1.ipt
  - Тр_01.ipt
  - ДМ_01.ipt
  - Тр-р_01.ipt
  - R_02.ipt
  - QC6.ipt
  - D_01.ipt
  - Chip-14.ipt
  - C_02.ipt
  - Тр-р_02.ipt
  - R_01.ipt
  - Сэ_01.ipt
  - C_04.ipt
  - Тр_03.ipt
  - C-1.6mF.ipt
  - 100.ipt
  - Chip-16.ipt
  - Chip-100.ipt
  - Сэ_05.ipt
  - С_01.ipt
  - Сэ_04.ipt
  - Chip2-16.ipt
  - Тр_04.ipt
  - M25.ipt
  - C_03.ipt
  - Диод_АС.ipt
  - Chip2-8.ipt
  - C_06.ipt
  - Сэ_03.ipt
  - пайка провода.ipt
  - Пайка 2.ipt
  - C-50mF.ipt
- DIN 128 - A4.ipt
- MFL.S_15_Гайка электрода.ipt
- MFL.S_02_Уплотнитель фланца эл. блока.ipt
- DIN 126 - 6,6.ipt
- MFL_03 Плата клеммника.ipt
- DIN 128 - A6.ipt
- MFL_15 Прроходка для провода д9.ipt
- MFL.S_12_Уплотнитель электрода.ipt
- MFL.S_11_Контрогайка катушки.ipt
- MFL_02 Уплотнитель крышек.ipt
- MFL_11 Стойка M3x10.ipt
- Клеммники для п-плат
  - Клеммник для п-лат 3pin.iam
  - Клеммник для п-лат 9pin.ipt
  - Винт для клемм п-лат.ipt
  - Клеммник для п-лат 9pin.iam
  - Клеммник для п-лат 1pin.ipt
  - Контакт клеммы_01.ipt
  - Клеммник для п-лат 3pin.ipt
- MFL_16 Задняя крышка.ipt
- MFL.S_Сенсор DN50.iam
- MFL_08 Крепление дисплея 2.ipt
- MFL_09 Стойка D5x3.5x8.ipt
- Винт ST2.2x6,5-C-Z ГОСТ Р ИСО 7049-93.ipt
- MFL.S_03_Фланец DN50.ipt
- П-плата 3.iam
- MFL_01 Корпус.ipt
- MFL_12 П-плата 1.ipt
- MFL.S_18_Площадка под шильдик.ipt
- MFL_18 Уплотнитель передней крышки.ipt
- MFL.S_08_Патрубок Д42х3.ipt
- ЭР MFL DN50 1.6MPa.iam
- MFL_14 П-плата 3.ipt
- MFL.S_16_Корпус катушки.ipt
- DIN 912 - M5 x8.ipt
- MFL.S_10_Сердечник катушки.ipt
- Винт щлиц крест_ISO 7045 - M6х10.ipt
- П-плата 2.iam
- MFL.S_13_Электрод ст. 316L.ipt
- ISO 4017 - M6 x 20.ipt
- MFL.S_Сенсор DN50_сваренный.iam
- Винт c прессшайбой DIN 967_М3х14.ipt
- MFL.S_01_Фланец к эл. блоку.ipt
- MFL_Крышка передняя.iam
- MFL_Электронный блок-интегральный.iam
- Блок электроники с дисплеем.iam
- MFL_10 Стойка M3x6.ipt
- Кабельный ввод PG 13.5
  - PG13.5_Прижимная гайка.ipt
  - PG13.5_уплотнитель контрогайки.ipt
  - PG13.5_Уплотнитель кабеля.ipt
  - PG13.5_Кабельный ввод_IEK.iam
  - PG13,5_Корпус кабельного ввода.ipt
- MFL.S_17_Медный провод.ipt
- MFL.S_19_Шильдик.ipt
- Винт ISO 7048_М4х8.ipt
- MFL.S_07_Трубка сенсора Д60х3.ipt
- Предохранитель
  - Предохранитель.iam
  - Корпус предохранителя 02.ipt
  - Корпус предохранителя 03.ipt
  - Предохранитель 04.ipt
  - Корпус предохранителя 1.iam
  - Предохранитель 05.ipt
  - Крышка с предохранителем.iam
  - Корпус предохранителя 01.ipt
- MFL_04 Дисплей 1.ipt
- MFL.S_Катушка.iam
- MFL_07 Крепление дисплея 1.ipt
- MFL_19 Сткло смотровое.ipt
- MFL.S_14_Шайба электорда.ipt
- Шайба DIN 125-4.3.ipt
- MFL_06 Гнездо дисплея.ipt
- MFL.S_06_Кожух торцевой.ipt
- Шайба DIN 125-6.4.ipt
- MFL_05 Плата дисплея.ipt
- MFL.S_04_Трубка PTFE.ipt
