Белорусский национальный технический университет
Кафедра конструирования и производства приборов
Курсовой проект по дисциплине "Элементы приборов"
На тему: "Датчик перемещения"
Минск 2018
Исходные данные: тип датчика - индуктивный, вид перемещения - линейное, ход - 0,7 мм., направление - одностороннее, выходной сигнал - 0...+10 В., площадь поперечного сечения магнитопровода датчика составляет 40 мм^2.
В итоге курсовой работы был рассчитан и спроектирован индуктивный двухсторонний датчик перемещения , разрешающая способность которого 0.5%. Была выявлена область применения. Проанализированы готовые конструкции датчиков. Были выполнены расчеты, подтверждающие работоспособность и целесообразность конструкции. Выполнен общий вид индуктивного датчика, подобраны размеры, для удобной сборки и разборки датчика. Данное устройство может использоваться для решения различных задач, связанных с преобразованием механического движения в электрический сигнал. У данного устройства имеется ряд достоинств , например, таких как: простота датчика в эксплуатации, удовлетворительная точность измерений, защищенность от внешних воздействий и воздействий окружающей среды, невысокая стоимость, простота электрической схемы.

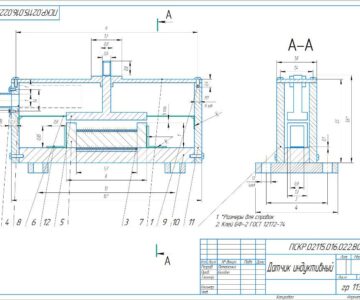

Графическая часть содержит чертеж "Датчик индуктивный".
Содержание
Введение
1. Область применения и возможные конструкции
2. Расчеты
3. Описание конструкции
Заключение
Список использованной литературы
