Концевой выключатель серии TZ-8 с устройством регулирования

317

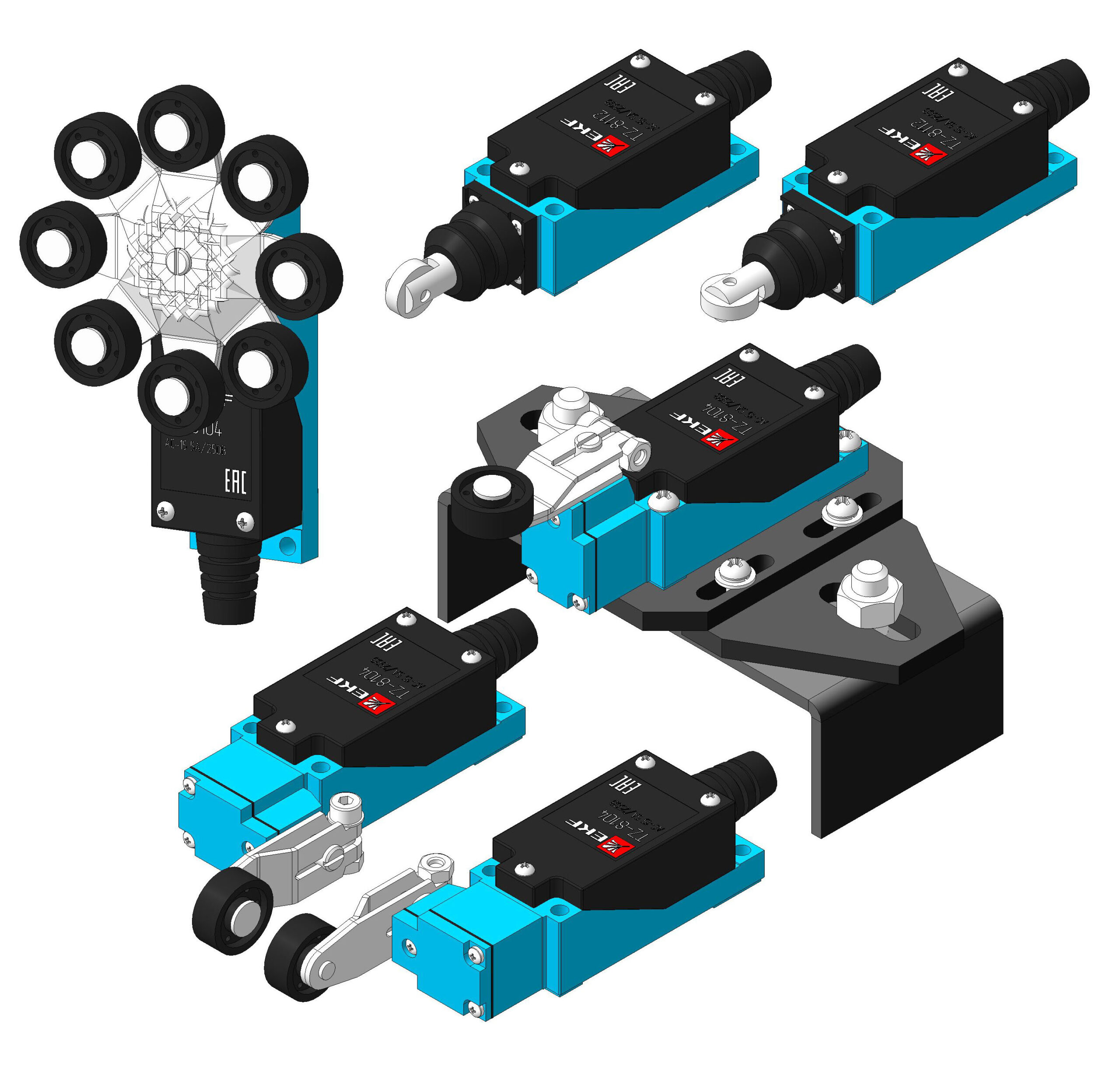

Концевой выключатель (конечник) TZ-8104 (LIMIT SWITCH TZ-8104) EKF.
Используются для мониторинга, позиционирования и аварийной остановки подвижных деталей, частей и механизмов промышленного оборудования и конвейеров.
IP65 5А/250В соответствуют ГОСТ IEC 60947-5-1-2014.

3D Модели PROxima TZ-8 TZ-8104 TZ-8112 Выключатель Датчик конечник концевик концевой переключатель Преобразователь ЭКФ

Автор

Сергей Проноза

Дата

10.04.2023

Язык

Русский

Состав

3D Сборки с габаритными деталями.

Софт

КОМПАС-3D 16 Как открыть?

Содержимое архива

TZ-8104_L
- Концевой выключатель TZ-8104_L_0.m3d
- Концевой выключатель TZ-8104_L_90.m3d
- Концевой выключатель TZ-8104_L_45.m3d
TZ-8104_R
- Концевой выключатель TZ-8104_R_45.m3d
- Концевой выключатель TZ-8104_R_0.m3d
- Концевой выключатель TZ-8104_R_90.m3d
TZ-8112_G.V
- Концевой выключатель TZ-8112_G.m3d
- Концевой выключатель TZ-8112_V.m3d
TZ-8104_0
- Концевой выключатель TZ-8104_45.m3d
- Концевой выключатель TZ-8104_-45.m3d
- Концевой выключатель TZ-8104_0.m3d
- Концевой выключатель TZ-8104_90.m3d
- Концевой выключатель TZ-8104_-90.m3d
Устройство регулировки
- Устройство регулировки.a3d
- Кронштейн.m3d
- Пластина.m3d
- Держатель.m3d
Рычаг TZ-8104.m3d
Сборка.a3d
Концевой выключатель TZ-8112_V.a3d
паспорт тз.pdf
Головка TZ-8112.m3d
Основание TZ-8112.m3d
Головка TZ-8104.m3d
Концевой выключатель TZ-8104_0.a3d
Концевой выключатель TZ-8104_R.a3d
Основание TZ-8104.m3d
Концевой выключатель.m3d
Концевой выключатель TZ-8104_L.a3d
Концевой выключатель TZ-8112_G.a3d
