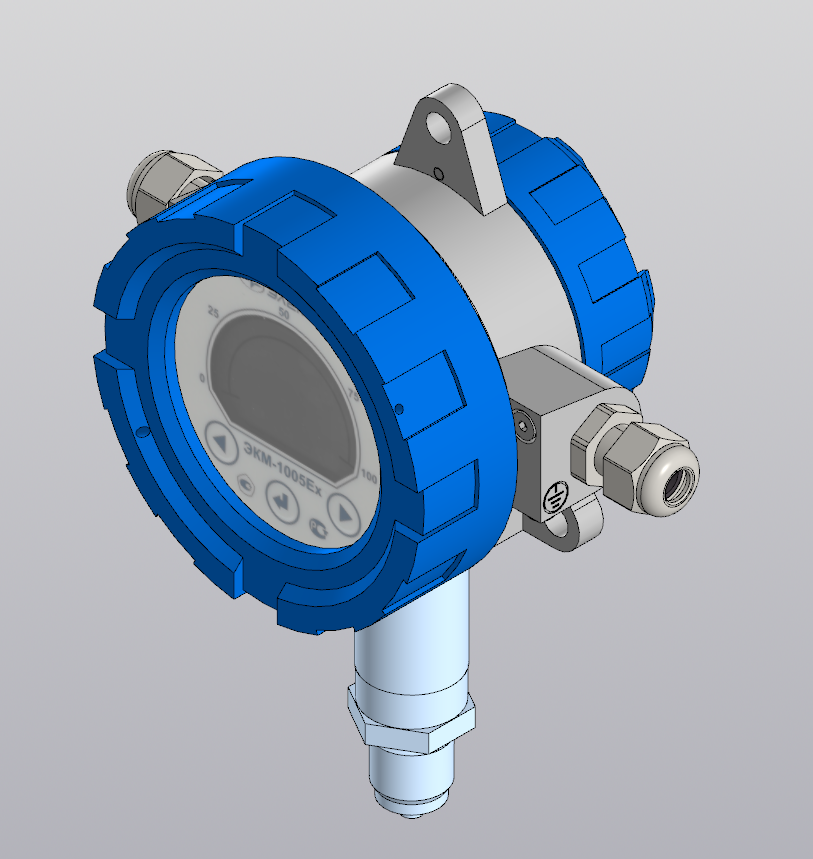

3-х мерная сборка манометра электронного ЭКМ-1005. Сборка создавалась с целью использования в технологических картах на производство работ по монтажу и техническому обслуживанию приборов данной серии (размеры деталей соблюдались не строго, внутренняя часть корпуса не моделировалась). Данная сборка рекомендуется для использования в визуализации и анимации процессов технического обслуживания оборудования КИПиА.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Датчики -
- Модель манометра электронного ЭКМ-1005
Модель манометра электронного ЭКМ-1005
0
2
146
2
0
30
Сообщить о проблеме
Автор
Денис Шатохин
Дата
30.03.2023
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
apan3124.m3d
-
DG129-5_0-2.m3d
-
-
PA1A-PS-H.m3d
-
vg 9-k68.m3d
-
Измерительный модуль _ ЭКМ-1005.m3d
-
Корпус _ ЭКМ-1005.m3d
-
Корпус сенсора _ ЭКМ-1005.m3d
-
Крышка задняя_ЭКМ-1005.m3d
-
Крышка передняя _ ЭКМ-1005.m3d
-
Печатная плата _ ЭКМ-1005.m3d
-
Плата в сборе _ ЭКМ-1005.a3d
-
Стекло _ ЭКМ-1005.m3d
-
ЭКМ-1005.a3d
-
