Пьезодатчик

0
2
680
18
0
20

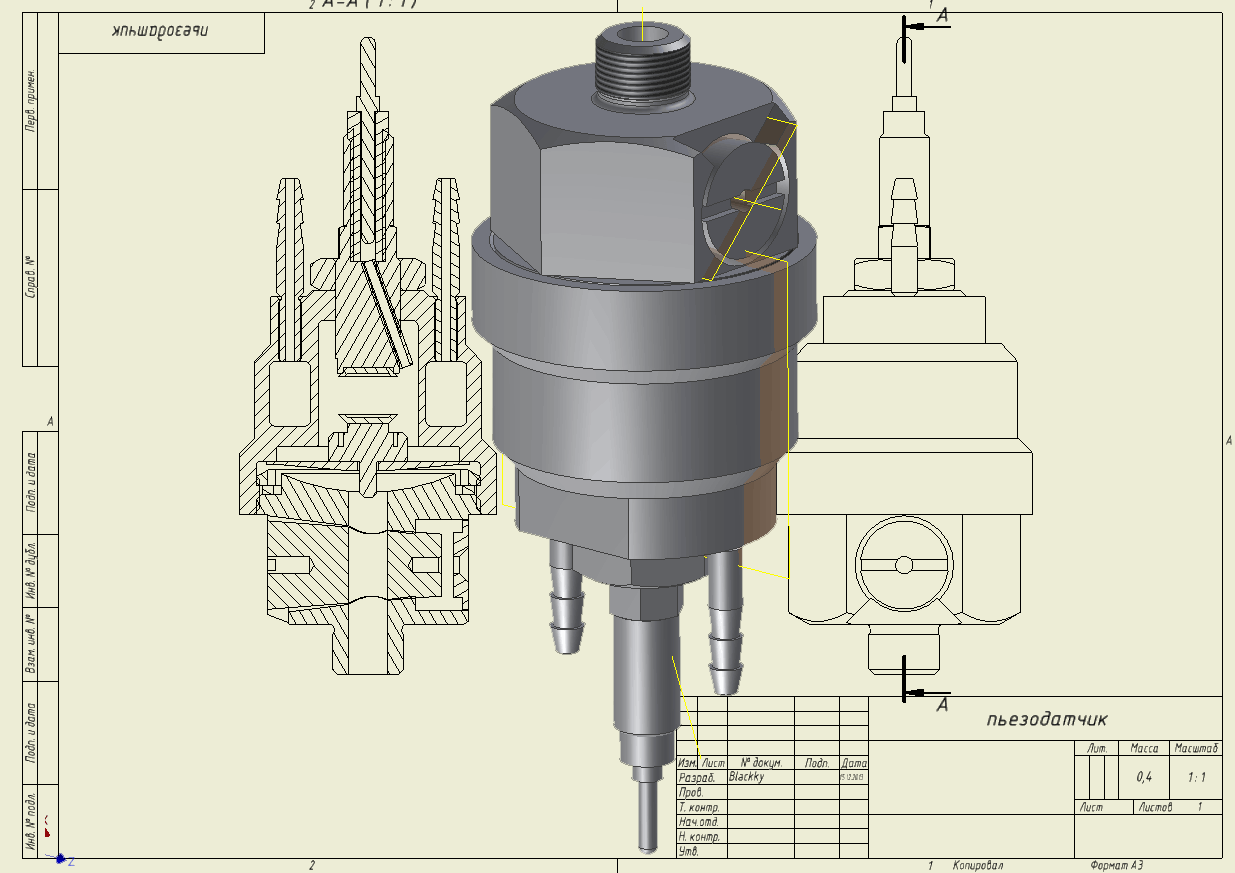

Пьезодатчик генерирует короткий ультразвуковой сигнал ( импульс), который через слой контактной жидкости ( вода) поступает в трубу. Ультразвуковой импульс отражается от торцевой части труб и от границ дефектов, расположенных в ее высаженной части. Отраженные импульсы принимаются тем же пьезодатчиком, который после излучения импульса работает в режиме приема. Сигнал от противоположной поверхности изделия приходит позднее, чем сигналы от дефектов, что дает возможность обнаружить последние. Конструктивное выполнение пьезодатчика дефектоскопа ДБТ обеспечивает направление распространения ультразвуковых импульсов под острым углом к наружной поверхности контролируемого объекта. Это позволяет производить дефектоскопию высаженных концов бурильных труб без разборки резьбовых соединений.
