Преобразователь давления измерительный АИР-10H

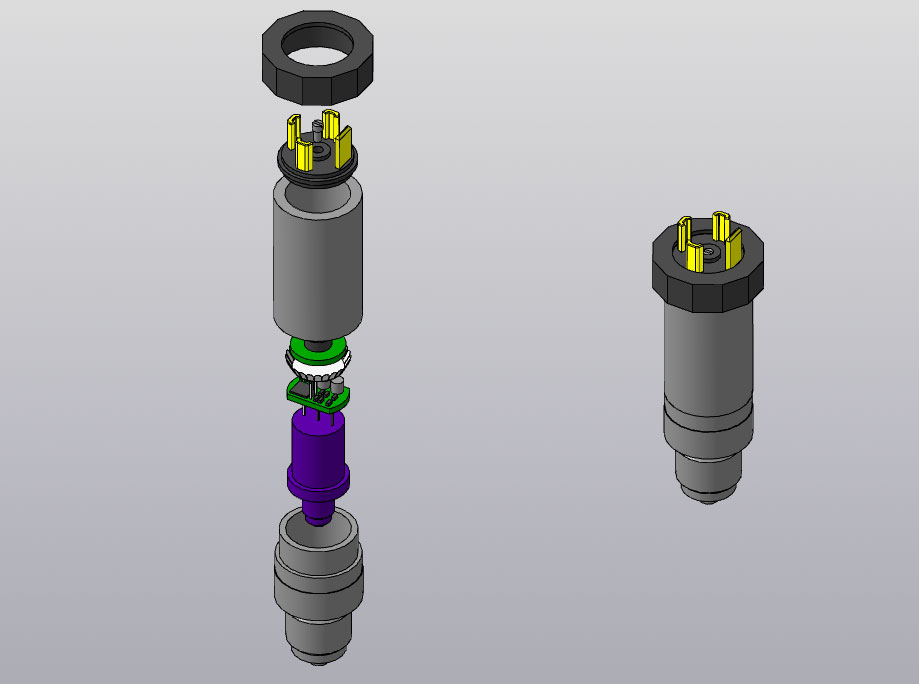

Датчик давления содержит штуцер 1 и корпус 2, соединенные между собой резьбой М24х1, в котором по периметру жестко закреплен металлический экран 5, разделяющий его на две изолированные полости: нижнюю и верхнюю. В нижней полости установлен чувствительный элемент 3, например тензопреобразователь, к коллекторам которого закреплена измерительная плата 4. В верхней полости на экране 5 установлен тепловыделяющий элемент 9, например мощный транзистор, связанный электрически со штекерной колодкой 7. Возможно закрепление транзистора 9 к вспомогательной плате из текстолита и затем установка его на экране 5. Экран 5 устанавливают в корпусе 2, обеспечивая его контакт с внутренней стенкой корпуса с помощью упругих лепестков. Лепестки закрепляют в корпусе 2 по периметру, например, теплопроводящим клеем. Таким образом в корпусе 2 образуют две изолированные друг от друга полости.
Состав: 3D Сборка
Софт: КОМПАС-3D 20
