Проектирование интеллектуальных сдатчиков на базе микроконтроллеров семейства 8х51

Міністерство освіти і науки України
Національний університет “ Львівська політехніка ”
Інститут енергетики і систем керування
Кафедра автоматизації та комп’ютерно-інтегрованих технологій

КУРСОВИЙ ПРОЕКТ

З курсу : “Мікропроцесорна техніка”

на тему:
“Проектування інтелектуальних здавачів на базі
мікроконтролерів сімейства 8х51”

Львов 2018

В данной работе рассматриваются Микроконтроллер 89С51 а также построение контроллера клавиатуры и семисегментного индикатора с временными диаграммами. Принцип работы аналого цифрового устройства LTC1292.
А также есть составление на языке Asembler програмы.

Зміст

Вступ ....................................................................................................................... 3
Індивідуальне завдання ….................................................................................. 4
1. Загальна структурна схема інтелектуального давача, побудованого
на мікроконтролері 89С51 .......................................................................................... 5
2. Мікроконтролер 89С51 .................................................................................... 7
3. Побудова контролера клавіатури та семисегментного індикатора ....... 10
3.1. Ввід інформації з клавіатури ............................................................................................ 10
3.2. Вивід інформації на семисегментного індикатор ......................................................... 11
3.3. Програми для програмування програмованого логічного пристрою
контролера ............................................................................................................................................ 12
3.4. Часові діаграми роботи програмованого логічного пристрою контролера ............ 13
4. Робота аналогоцифрового пристрою ........................................................... 15
5. Первинні перетворювачі температури ........................................................ 20
6. Програма для роботи мікропроцесорного пристрою, побудованого
на базі мікроконтролера 89С51 .................................................................................. 21
Висновки ................................................................................................................ 33
Література .............................................................................................................. 34
Додаток .................................................................................................................... 35

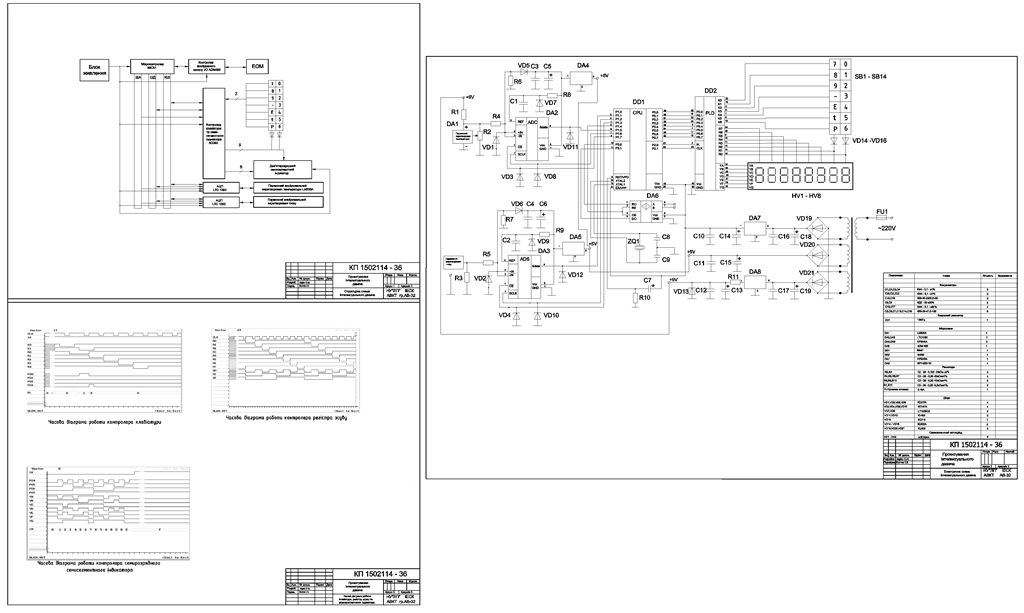

Состав: электрическая схема интеллектуального датчика, Структурная схема интеллектуального датчика, Временные диаграммы работы клавиатуры Язык документа
