Тахометр с магнитным узлом

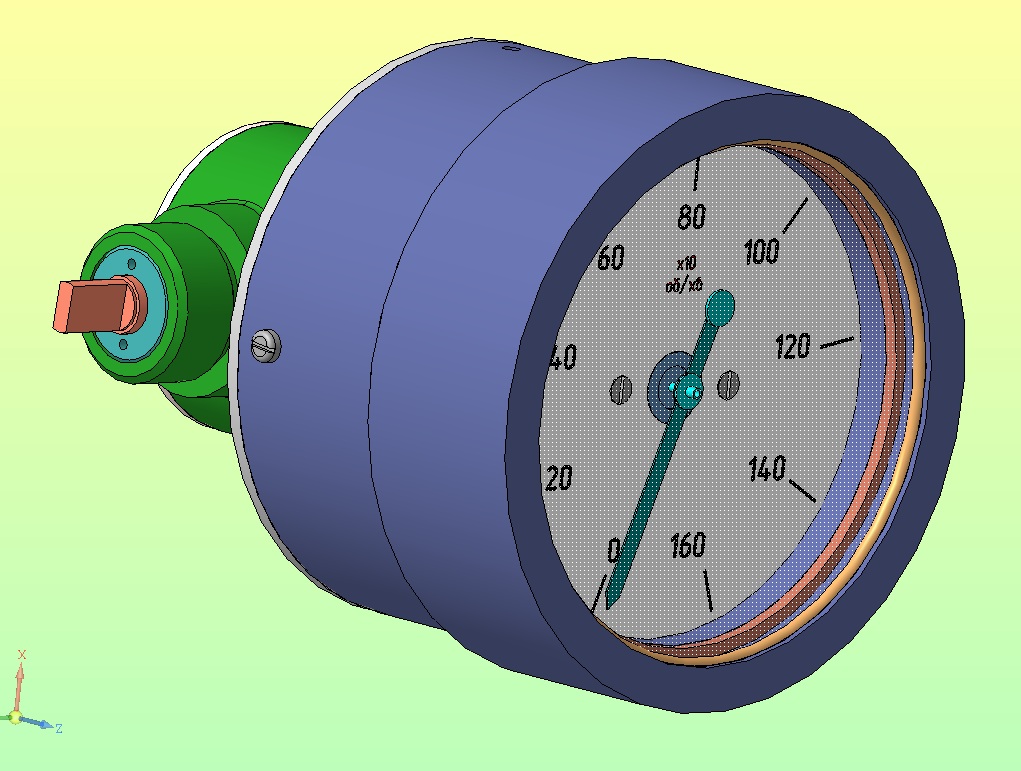

Тахометр с отдельным магнитным узлом и редуктором состоящим из трех конических зубчатых колес. Тахометр предназначен для измерения частоты вращения на входном вале.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Автоматизация / Датчики / Тахометр с магнитным узлом

Тахометр/
Тахометр/Вузол магнітний 40 СК/
Тахометр/Вузол магнітний 40 СК/Внутрішне кільце підшипника.m3d
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/РГР.ЗПМ51.04.41.00 Екран магнітний.a3d
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/РГР.ЗПМ51.04.41.01 Магніт. екран недороб..m3d
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/РГР.ЗПМ51.04.41.02 Термошунт.m3d
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/РГР.ЗПМ51.04.41.03 Концентратор маг. потоку.m3d
Тахометр/Вузол магнітний 40 СК/Екран магнітний 41 СК/Штифтик.m3d
Тахометр/Вузол магнітний 40 СК/Зовнішне кілце підшипника.m3d
Тахометр/Вузол магнітний 40 СК/Магніт 42 СК/
Тахометр/Вузол магнітний 40 СК/Магніт 42 СК/РГР.ЗПМ51.04.42.00 Магніт.a3d
Тахометр/Вузол магнітний 40 СК/Магніт 42 СК/РГР.ЗПМ51.04.42.01 Магніт.m3d
Тахометр/Вузол магнітний 40 СК/Магніт 42 СК/РГР.ЗПМ51.04.42.02 Втулка.m3d
Тахометр/Вузол магнітний 40 СК/Магнітний вузол в.2.a3d
Тахометр/Вузол магнітний 40 СК/Подшипник.a3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.01 Корпус тахометра.m3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.02 Гайка.m3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.03 Вал.m3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.04 Втулка.m3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.05 Кільце гумове.m3d
Тахометр/Вузол магнітний 40 СК/РГР.ЗПМ51.04.40.06 Колесо зубчате конічне.m3d
Тахометр/Вузол магнітний 40 СК/Шайба.m3d
Тахометр/Вузол магнітний 40 СК/Шарик подшипника.m3d
Тахометр/Вузол магнітний 40 СК/Штифт 6мм.m3d
Тахометр/Вузол магнітний 40 СК/Штифт.m3d
Тахометр/Кожух тахометра 20 СК/
Тахометр/Кожух тахометра 20 СК/РГР.ЗПМ51.04.20.00 Кожух тахометра.bak.a3d
Тахометр/Кожух тахометра 20 СК/РГР.ЗПМ51.04.20.01 Кожух тахометра.m3d
Тахометр/Кожух тахометра 20 СК/РГР.ЗПМ51.04.20.02 Прокладка гумова.m3d
Тахометр/Кожух тахометра 20 СК/РГР.ЗПМ51.04.20.03 Скло.m3d
Тахометр/Кожух тахометра 20 СК/РГР.ЗПМ51.04.20.04 Кільце пружинне.m3d
Тахометр/РГР.ЗПМ51.04.00.01 Шкала.m3d
Тахометр/РГР.ЗПМ51.04.00.02 Екран тахометру.m3d
Тахометр/РГР.ЗПМ51.04.00.03 Кільце пружинне.m3d
Тахометр/РГР.ЗПМ51.04.00.04 Кришка реверсора.m3d
Тахометр/Реверсор 50 СК/
Тахометр/Реверсор 50 СК/Вал реверсора 51 СК/
Тахометр/Реверсор 50 СК/Вал реверсора 51 СК/РГР.ЗПМ51.04.51.00 Вал реверсора.a3d
Тахометр/Реверсор 50 СК/Вал реверсора 51 СК/РГР.ЗПМ51.04.51.01 Вал реверсора.m3d
Тахометр/Реверсор 50 СК/Вал реверсора 51 СК/РГР.ЗПМ51.04.51.02 Кільце.m3d
Тахометр/Реверсор 50 СК/Вал реверсора 51 СК/Штифт 2.m3d
Тахометр/Реверсор 50 СК/Колесо зубчате конічне 52 СК/
Тахометр/Реверсор 50 СК/Колесо зубчате конічне 52 СК/РГР.ЗПМ51.04.52.00 Колесо конічне.a3d
Тахометр/Реверсор 50 СК/Колесо зубчате конічне 52 СК/РГР.ЗПМ51.04.52.01 Колесо зубчате конічне.m3d
Тахометр/Реверсор 50 СК/Колесо зубчате конічне 52 СК/РГР.ЗПМ51.04.52.02 Напівмуфта.m3d
Тахометр/Реверсор 50 СК/Подшипник/
Тахометр/Реверсор 50 СК/Подшипник/Внешнее кольцо подщипника реверсора.bak
Тахометр/Реверсор 50 СК/Подшипник/Внешнее кольцо подщипника реверсора.m3d
Тахометр/Реверсор 50 СК/Подшипник/Внутреннее кольцо подшипника.bak
Тахометр/Реверсор 50 СК/Подшипник/Внутреннее кольцо подшипника.m3d
Тахометр/Реверсор 50 СК/Подшипник/Защитная пластина.bak
Тахометр/Реверсор 50 СК/Подшипник/Защитная пластина.m3d
Тахометр/Реверсор 50 СК/Подшипник/Подшипник.a3d
Тахометр/Реверсор 50 СК/Подшипник/Подшипник.a3d.bak
Тахометр/Реверсор 50 СК/Подшипник/Подшипник.bak
Тахометр/Реверсор 50 СК/Подшипник/Шарик.bak
Тахометр/Реверсор 50 СК/Подшипник/Шарик.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.00 Реверсор.a3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.01 Корпус реверсора.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.02 Гайка реверсора.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.03 Кільце реверсора.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.04 Пружина реверсора.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.05 Напівмуфта.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.06 Штифт реверсора.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.07 Вставка в підшипник.m3d
Тахометр/Реверсор 50 СК/РГР.ЗПМ51.04.50.08 Кришка реверсора.m3d
Тахометр/Рухома система 30 СК/
Тахометр/Рухома система 30 СК/Важіль 33 СК/
Тахометр/Рухома система 30 СК/Важіль 33 СК/РГР.ЗПМ51.04.33.00 Важіль.a3d
Тахометр/Рухома система 30 СК/Важіль 33 СК/РГР.ЗПМ51.04.33.01 Важіль.m3d
Тахометр/Рухома система 30 СК/Важіль 33 СК/РГР.ЗПМ51.04.33.02 Пружина.m3d
Тахометр/Рухома система 30 СК/Ковпачок 34 СК/
Тахометр/Рухома система 30 СК/Ковпачок 34 СК/РГР.ЗПМ51.04.34.00 Ковпачок.a3d
Тахометр/Рухома система 30 СК/Ковпачок 34 СК/РГР.ЗПМ51.04.34.01 Ковпачок.m3d
Тахометр/Рухома система 30 СК/Ковпачок 34 СК/РГР.ЗПМ51.04.34.02 Втулка ковпачка.m3d
Тахометр/Рухома система 30 СК/Ковпачок 34 СК/Штифт b=3.m3d
Тахометр/Рухома система 30 СК/Ось 35 СК/
Тахометр/Рухома система 30 СК/Ось 35 СК/РГР.ЗПМ51.04.35.00 Вісь.a3d
Тахометр/Рухома система 30 СК/Ось 35 СК/РГР.ЗПМ51.04.35.01 Вісь.m3d
Тахометр/Рухома система 30 СК/Ось 35 СК/РГР.ЗПМ51.04.35.02 Кільце.m3d
Тахометр/Рухома система 30 СК/Плата 31 СК/
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.00 Плата.a3d
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.01 Плата.m3d
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.02 Стійка.m3d
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.03 Втулка.m3d
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.04 Планка.m3d
Тахометр/Рухома система 30 СК/Плата 31 СК/РГР.ЗПМ51.04.31.05 Накладка.m3d
Тахометр/Рухома система 30 СК/Плата складена 32 СК/
Тахометр/Рухома система 30 СК/Плата складена 32 СК/РГР.ЗПМ51.04.32.00 Плата складена.a3d
Тахометр/Рухома система 30 СК/Плата складена 32 СК/РГР.ЗПМ51.04.32.01 Плата.m3d
Тахометр/Рухома система 30 СК/Плата складена 32 СК/РГР.ЗПМ51.04.32.02 Шайба.m3d
Тахометр/Рухома система 30 СК/Плата складена 32 СК/РГР.ЗПМ51.04.32.03 Втулка.m3d
Тахометр/Рухома система 30 СК/РГР.ЗПМ51.04.30.00 Рухома система.a3d
Тахометр/Рухома система 30 СК/РГР.ЗПМ51.04.30.01 Пружина спіральна.m3d
Тахометр/Рухома система 30 СК/РГР.ЗПМ51.04.30.02 Накладка.m3d
Тахометр/Сборка Тахометр.a3d
Тахометр/Сборка Тахометр.a3d.bak
Тахометр/Стрілка 10 СК/
Тахометр/Стрілка 10 СК/РГР.ЗПМ51.04.10.00 Стрілка.a3d
Тахометр/Стрілка 10 СК/РГР.ЗПМ51.04.10.01 Стрілка.m3d
Тахометр/Стрілка 10 СК/РГР.ЗПМ51.04.10.02 Втулка.m3d
Тахометр/Стрілка 10 СК/РГР.ЗПМ51.04.10.03 Противага.m3d
