Термометр биметаллический серии БТ-51

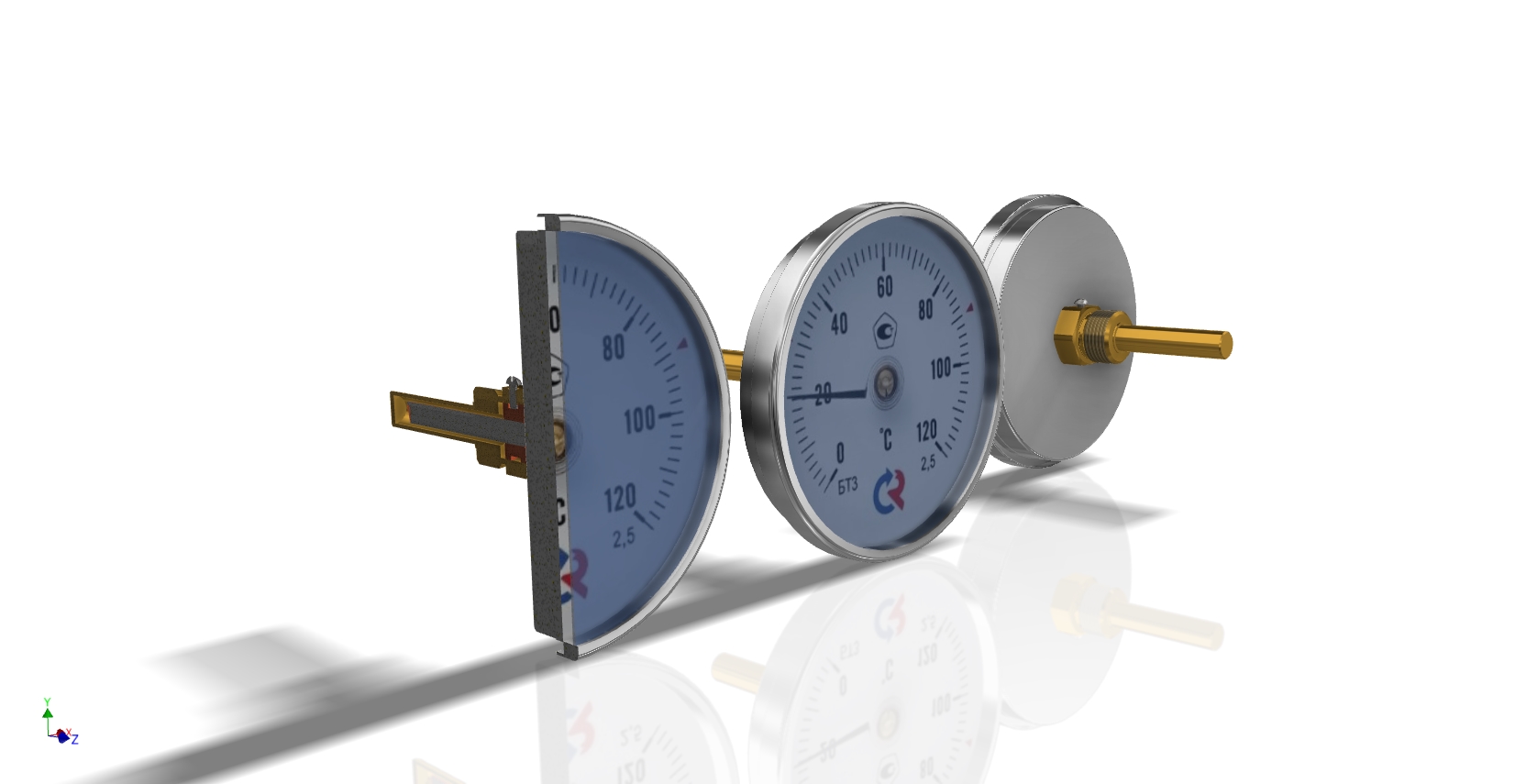

Термометр биметаллический БТ-51.111 (диапазон температур 0+160'С), осевое подсоединение G1.2. Выполнен в деталировке, все детали отдельно в том числе и защитная гильза. Приварная бобышка на трубу выполняется из обычной стальной трубки соответствующего диаметра, с нарезанной резьбой под данный тип термометров. Приваривается к просверленному в трубе отверстию идентичного диаметра.

Состав: 3D сборка Язык документа

Софт: Autodesk Inventor 2016

Каталог / Автоматизация / Датчики / Термометр биметаллический серии БТ-51

Просмотр файлов
Термометр БТ-51.111 (0+160'С) G1.2\6842496_w640_h640_termometr_s_pruzhinoj.jpg
Термометр БТ-51.111 (0+160'С) G1.2\Бобышка приварная.ipt
Термометр БТ-51.111 (0+160'С) G1.2\виды термометра.iam
Термометр БТ-51.111 (0+160'С) G1.2\виды термометра.jpg
Термометр БТ-51.111 (0+160'С) G1.2\виды термометра1.jpg
Термометр БТ-51.111 (0+160'С) G1.2\Винт B2.M3-6gx8 ГОСТ 17473-80.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Втулка.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Гильза защитная.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Корпус термометра.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Стекло.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Термометр БТ-51.111.iam
Термометр БТ-51.111 (0+160'С) G1.2\Термометр БТ-51.111.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Фланец для БТ-51.211.ipt
Термометр БТ-51.111 (0+160'С) G1.2\Шток.ipt
Термометр БТ-51.111 (0+160'С) G1.2
