Термопреобразователь сопротивления

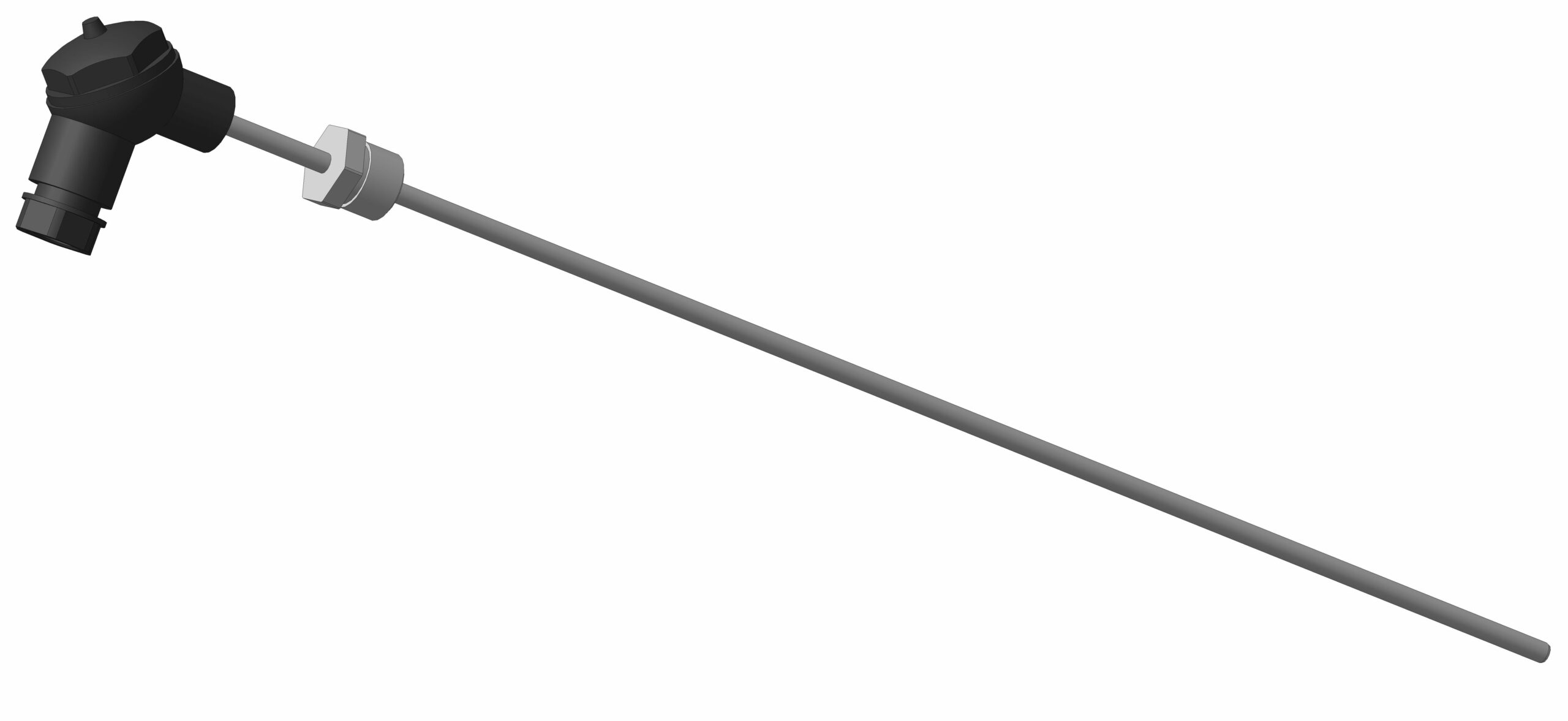

Термопреобразователь сопротивления ТС-Б-Pt100-В-х3-П-400.6-ПШ.50.М20х1,5-Ж предназначен для измерения температуры сыпучих, жидких и газообразных сред, для которых материал защитной арматуры является коррозионностойким. Принцип действия основан на изменении сопротивления чувствительного элемента в зависимости от температуры. Материал чувствительного элемента - платина. Номинальное значение сопротивления при нуле градусов Цельсия - 100 Ом. Диапазон измерений от минус 50 до плюс 180 градусов Цельсия. Длина монтажной части 400 мм, диаметр 6 мм. Диаметр резьбы подвижного штуцера М20х1,5. Длина наружной части до подвижного штуцера 50 мм. Исполнение клеммной головки - малая пластиковая.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Автоматизация / Датчики / Термопреобразователь сопротивления

Термопреобразователь сопротивления ТС-Б-Pt100-В-х3-П-400.6-ПШ.50.М20х1,5-Ж.m3d
