Визуальный указатель потока

Применяются в тех процессах, где требуется индикация без измерения расхода.
Присоединение - штуцерное М20х1,5
Рабочее давление - PN1.6Mpa
Рабочий диапазон - 253.15K - 323.15K

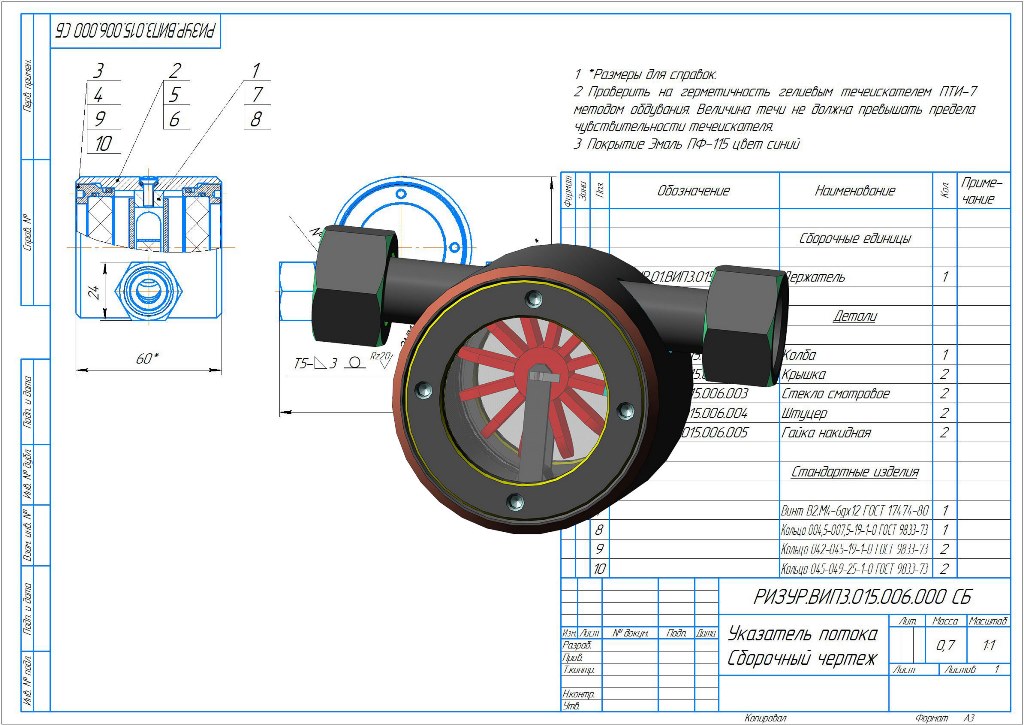

Состав: 3д модель, деталировка, сборочный чертеж со спецификацией, рабочие чертежи

Софт: КОМПАС-3D 16,1

Файлы:

Каталог
Автоматизация и управление
Датчики
Визуальный указатель потока

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Указатель потока Сборочный чертеж _ РИЗУР.ВИП3.015.006.000 СБ.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Гайка накидная _ РИЗУР.ВИП3.015.006.005.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Крышка _ РИЗУР.ВИП3.015.006.002.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Гайка накидная _ РИЗУР.ВИП3.015.006.005.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Колба _ РИЗУР.ВИП3.015.006.001.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ.a3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Колба _ РИЗУР.ВИП3.015.006.001.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Крышка _ РИЗУР.ВИП3.015.006.002.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Штуцер _ РИЗУР.ВИП3.015.006.004.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Державка _ РИЗУР.01.ВИП3.015.006.001.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Крыльчатка _ РИЗУР.ВИП3.015.006.004.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Платик _ РИЗУР.01.ВИП3.015.006.002.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Держатель Сборочный чертеж _ РИЗУР.01.ВИП3.015.006.000 СБ.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Державка _ РИЗУР.01.ВИП3.015.006.001.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Крыльчатка _ РИЗУР.01.ВИП3.015.006.004.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Платик _ РИЗУР.01.ВИП3.015.006.002.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ/Держатель _ РИЗУР.01.ВИП3.015.006.000 СБ.a3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Стекло смотровое _ РИЗУР.ВИП3.015.006.003.cdw

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Штуцер _ РИЗУР.ВИП3.015.006.004.m3d

Указатель потока _ РИЗУР.ВИП3.015.006.000 СБ/Стекло смотровое _ РИЗУР.ВИП3.015.006.003.m3d
