Электрооборудование и автоматизация установки УТ-Ф-12 для создания микроклимата в животноводческом помещение

Відокремлений підрозділ Національного університету біоресурсів і природокористування України «Бережанський агротехнічний інститут»
Кафедра електричних машин та енергозбереження
Випускна робота на тему: "Електрообладнання та автоматизація установки УТ-Ф-12 для створення мікроклімату в тваринницькому приміщенні"
Бережани 2012

Вентиляційна установка з утилізацією теплоти УТ-Ф-12 призначена для вентиляції і підігріву свіжого припливного повітря з використанням теплоти витяжного повітря тваринницьких приміщень.
Зміст пояснювальної записки
Вступ.
1. Опис виробничого процесу і вибір технологічного обладнання і електродвигунів.
2. Розробка функціонально-технологічної схеми.
3. Розробка принципіальної електричної схеми.
4. Розрахунок і вибір пуско-захисної апаратури.
5. Розрахунок і вибір технічних засобів автоматизації.
6. Розробка схем з’єднань та підключень.
7. Розробка щита керування.
8. Визначення основних показників надійності об’єкту автоматизації.
9. Технічна експлуатація електрообладнання.
10. Заходи по охороні праці.
Список літератури.

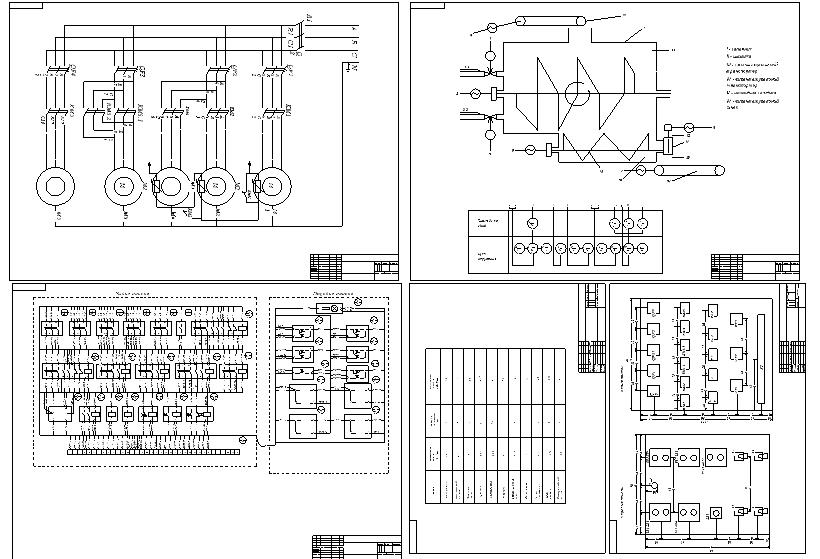

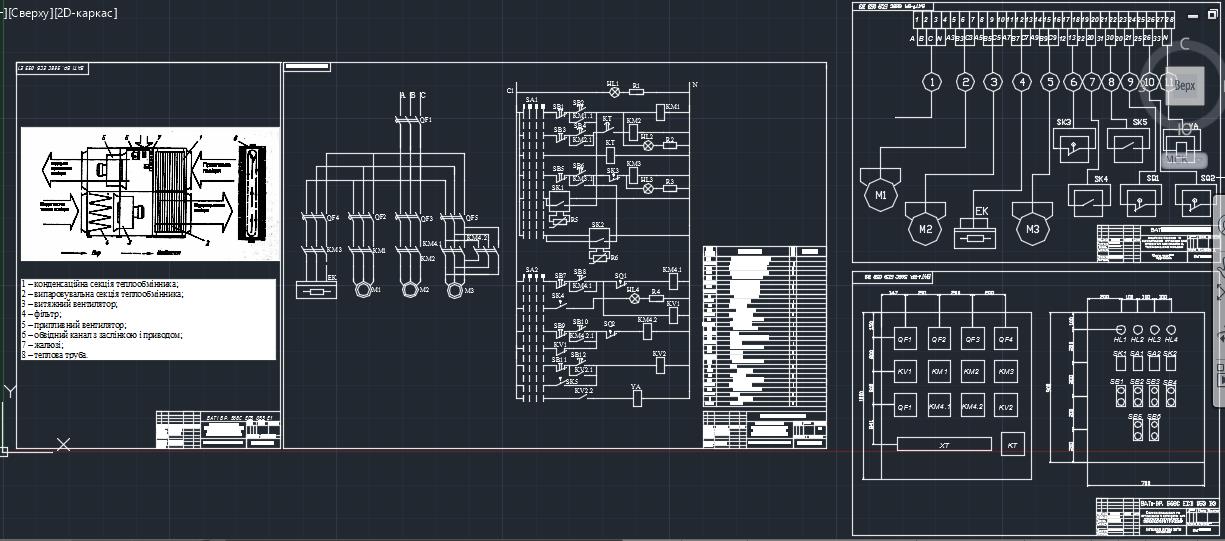

Графічна частина
1. Технологічна схема установки.
2. Принципіальна електрична схема.
3. Схема зовнішніх підключень щита керування.
4. Загальний вигляд щита керування.

Состав: Технологічна схема установки (ГЧ), Принципіальна електрична схема (ГЧ), Схема зовнішніх підключень щита керування(ГЧ), Загальний вигляд щита керування (ГЧ), ПЗ Язык документа

Софт: AutoCAD 2007
