Гибкий кабель-канал

3
365
11668
35
0
50

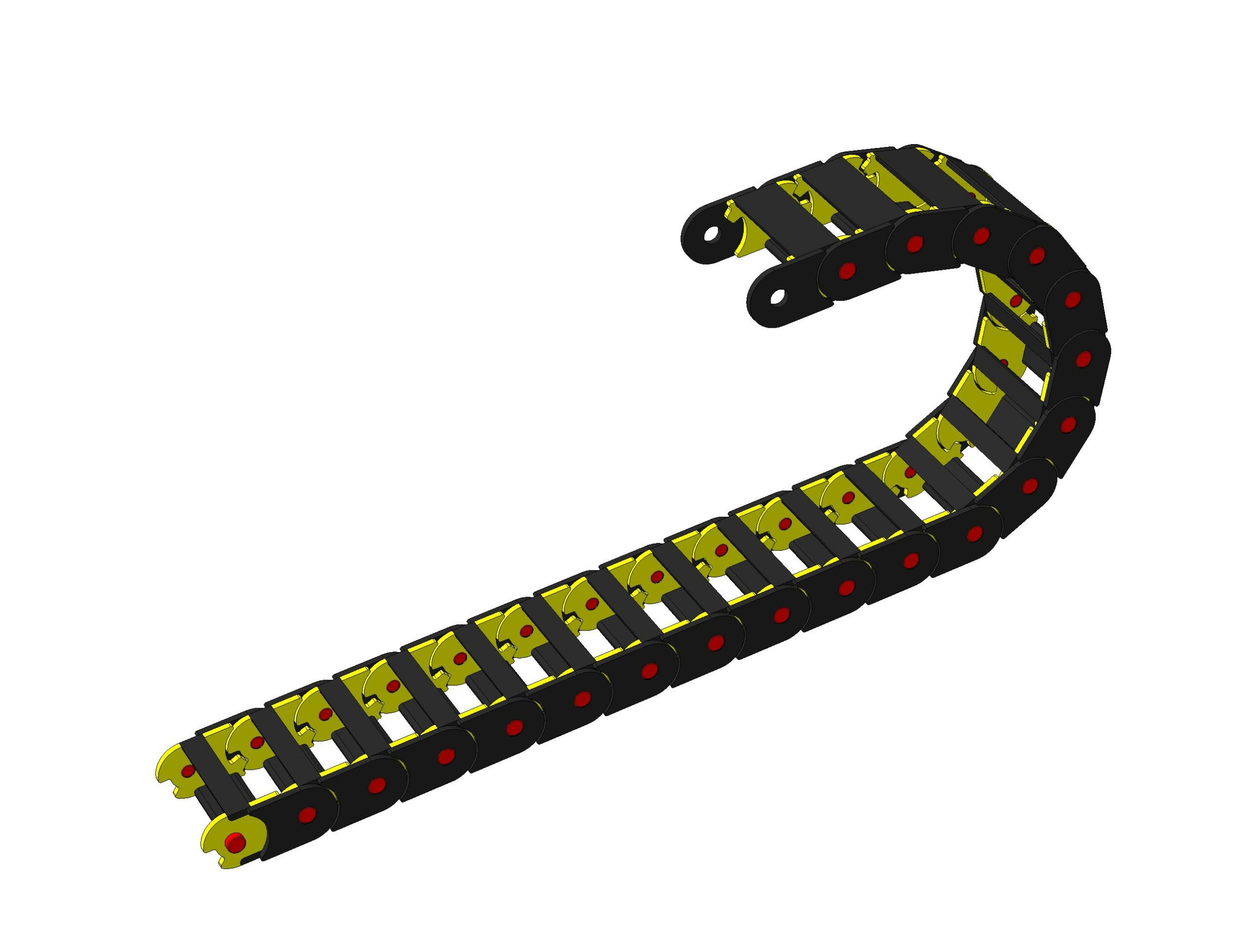

Гибкий кабель-канал предназначен для подвода кабелей и шлангов к подвижным частям оборудования.

Модель предназначена для изготовления из листового материала на фрезерном станке с ЧПУ. Все размеры заданы параметрически - можно сделать кабель-канал любого размера. Описание каждого параметра присутствует в файле "пластина", также есть рисунок, показывающий соответствие параметров и размеров деталей.


Сообщить о проблеме
Дата
25.02.2015
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 14 Как открыть?
4 (1 отзыв)
Задать вопрос
Содержимое архива
  • Гибкий кабель-канал
    • Поперечина.m3d
    • Направляющая.m3d
    • Звено.a3d
    • Кабель-канал.jpg
    • Пластина Лвн.m3d
    • Ось.m3d
    • Кабель-канал (не параметрический).a3d
    • Пластина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
user-avatar
17.09.2025 в 07:41
Оценка:
Размеры: Не проверены
Оформление: Не проверено

не помешала бы еще таблица параметров для кабель каналов разного типоразмера, а то не совсем понятно на какое значение менять параметры не прописанные в основных значениях типоразмеров кабелей на сайтах производителя

user-avatar
17.09.2025 в 08:49

Не совсем понял, какая таблица требуется. Кабелей десятки, если не сотни различных видов, и огромное количество их производителей, у каждого может быть свой размер для одной и той же марки кабеля. На сайте производителя кабеля, вам нужен только его внешний диаметр. Исходя из диаметра и количества используемых кабелей, выбирается сечение кабель-канала. Проще и лучше всего это сделать графически. То есть, рисуете вплотную друг к другу круги, соответствующие диаметру сечения каждого кабеля, примерно располагаете их все так как вам нужно по габаритам кабель-канала. Например, в один ряд, если нужен широкий и плоский кабель-канал, или в несколько рядов, если кабель-канал нужно сделать формой сечения ближе к квадрату. Потом все ваши кабели вписываете в прямоугольник, размер которого и будет размером сечения нужного кабель-канала. При этом , половина площади сечения кабель-канала должна остаться пустой, чтобы кабели не тёрлись друг об друга.
