Измерительный преобразователь сопротивления в ток с гальванической развязкой между входом и выходом

Ноябрьский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств

Курсовой проект
по дисциплине «Электроника»

на тему Измерительный преобразователь сопротивления в ток с гальванической развязкой между входом и выходом

Технические данные
Назначение измерительных преобразователей сопротивления в ток
Измерительные преобразователи сопротивления в ток (далее по тексту - RI-преобразователи) широко применяются во всевозможных технологических процессах, в которых контролируются температурные параметры. Основной функцией RI-преобразователей является приём сигналов от термопреобразователей сопротивления (далее по тексту ТС) и линейное преобразование их в токовые сигналы. Кроме того, к RI-преобразователям в зависимости от условий производства могут предъявляться требования по взрывозащите /5 – 10/, сигнализации и блокировкам.
Для расчёта нормирующего преобразователя заданы следующие исходные данные:
1) Количество входов — 1 шт.
2) Тип подключаемого к RI-преобразователю ТС — Pt100.
3) Диапазон измеряемых температур — от 100 до 200 °С.
4) Схема подключения ТС — трехпроходная.
5) Длина линии связи между RI-преобразователем и ТС — не более 300 м.
6) Сопротивление одного провода — не более 15 Ом.
7) Максимальная разность сопротивления проводов линии связи — не более 0,1 Ом.
8) Диапазон выходного сигнала — от 0,4 до 2 В.
9) Пределы допускаемой приведенной основной погрешности преобразования сопротивления в напряжение — ±0,4%.
10) Вид взрывозащиты — нет.
11) Напряжение питающей сети:
— переменное от 24 В частотой 50 Гц.

Состав: схема (ЭП), структурная, спецификация, ПЗ Язык документа

Софт: Microsoft Visio 10 SP2

Каталог / Автоматизация / Измерительный преобразователь сопротивления в ток с гальванической развязкой между входом и выходом

Просмотр файлов
Vvedenie.doc

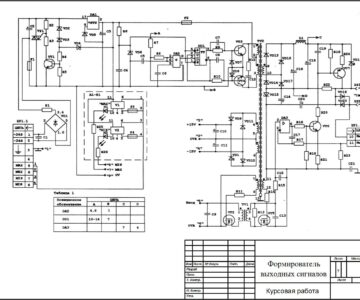

skhema1.vsd
skhema2.vsd

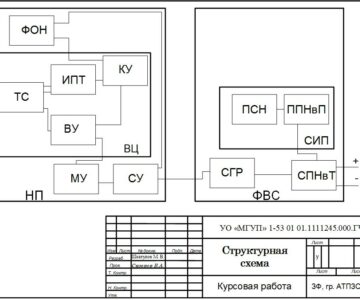

strukturnaya_skhema.vsd
Titulnik.docx
