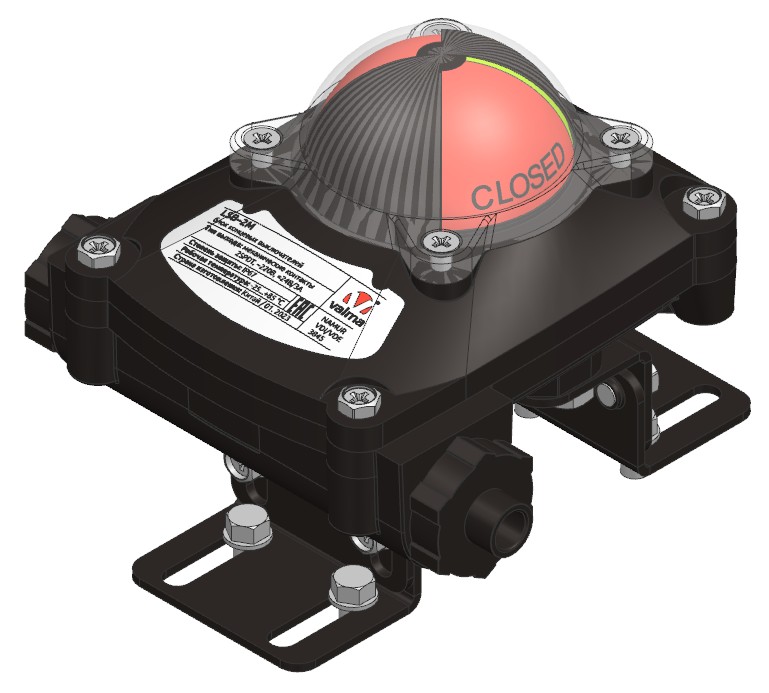

LSB-2M Блок концевых выключателей

LSB-2M - относится к промышленной автоматике, а именно к блоку концевых выключателей (БКВ) марки VALMA.
Назначение и применение
Блок VALMA LSB-2M предназначен для установки на пневматические поворотные приводы (двустороннего действия PNA-DA и с пружинным возвратом PNA-SA) с диаметрами поршня от 40 до 240 мм. Он монтируется вместо стандартного пластикового указателя положения и решает две главные задачи:
1. Дистанционный контроль: передает электрический сигнал на контроллер (АСУ ТП) о текущем состоянии регулирующей арматуры (полностью «Открыто» или полностью «Закрыто»).
2. Визуальный контроль: имеет встроенный механический индикатор (желтый цвет — Open / красный цвет — Closed).
Основные технические характеристики
* Тип контактов: 2 микропереключателя типа SPDT (однополюсные перекидные контакты на два положения).
* Угол срабатывания: 0° / 90° (стандартный поворот для шаровых кранов и дисковых затворов).
* Коммутационная способность: переменный ток до ~250 В или постоянный ток =24 В; максимальный ток — 3 А.
* Материал корпуса: обычно литой алюминий или прочный полимер с высокой степенью пылевлагозащиты (IP65/IP67), что позволяет использовать прибор в жестких промышленных условиях.
Принцип работы
Вал блока LSB-2M механически соединяется со шпинделем пневмопривода. При подаче воздуха в привод вал поворачивается, вращая внутренние кулачки (эксцентрики) блока. В крайних положениях кулачки нажимают на соответствующие микропереключатели, замыкая или размыкая электрическую цепь.
