Курсовой проект по курсу «приборы и методы радиационного контроля»
Тема: Разработка устройства и методики контроля сварных швов соединений труб с кольцевыми сварными швами
В результате проделанной работы был осуществлен анализ средств радиационного контроля сварных соединений, который показал, что по производительности радиографический контроль значительно уступает автоматизированным технологическим процессам сварки. Для нашего случая можно выбрать радиоскопический или радиометрический метод контроля.
Для реализации процесса контроля был выбран моноблочный рентгеновский аппарат РУП-150-10. Для контроля кольцевого сварного шва трубы было разработано устройство для сканирования.
Так как радиационный контроль является опасным для здоровья человека, то были рассмотрены санитарные правила при проведении рентгеновской дефектоскопии, которыми должен руководствоваться весь работающий персонал.

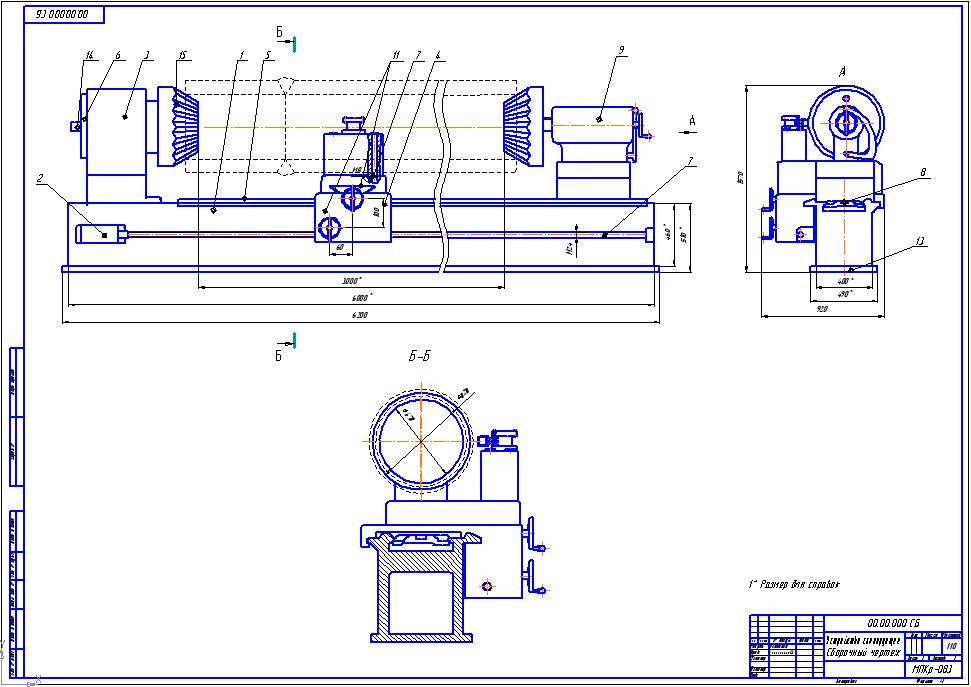

На станине 1 установлены передняя 9 и задняя 3 бабки. Они служат для крепления объекта контроля. Объект контроля устанавливается между рифлёными центрами 15 передней бабки и задней бабки. Задняя бабка может перемещаться по направляющим 8 для установки более точного положения. Передняя бабка 9 передаёт вращательный момент с рукоятки 10 к объекту контроля через рифлёный центр 15.
Источник для направленного просвечивания может быть закреплён на каретке 4. Каретка перемещается по нарезной рейке 7 в продольном направлении с помощью рукоятки 11.
Источник для панорамного просвечивания может перемещаться по направляющей трубке 14, которая в свою очередь может вставляться внутрь трубы на необходимое расстояние через технологическое отверстие в задней бабке.
