Геометрические параметры зубчатой передачи Z1 = 46 и Z2 = 24

БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ
Кафедра “Технология машиностроения”
КУРСОВАЯ РАБОТА по дисциплине “Нормирование точности и технические измерения”
на тему: Геометрические параметры зубчатой передачи
Могилев, 2014

Исходные данные: Число зубьев колеса Z1 = 46, Число зубьев шестерни Z2 = 24, Окружная скорость V = 6 м/с, Модуль m = 4,5 мм.

В данной паботе производится расчет геометрических параметров зубчатой передачи, расчет калибров пробок, расчет калибров скоб, расчет и выбор посадок подшипников качения а так же расчет и выбор посадок подшипников качения на вал и корпус.

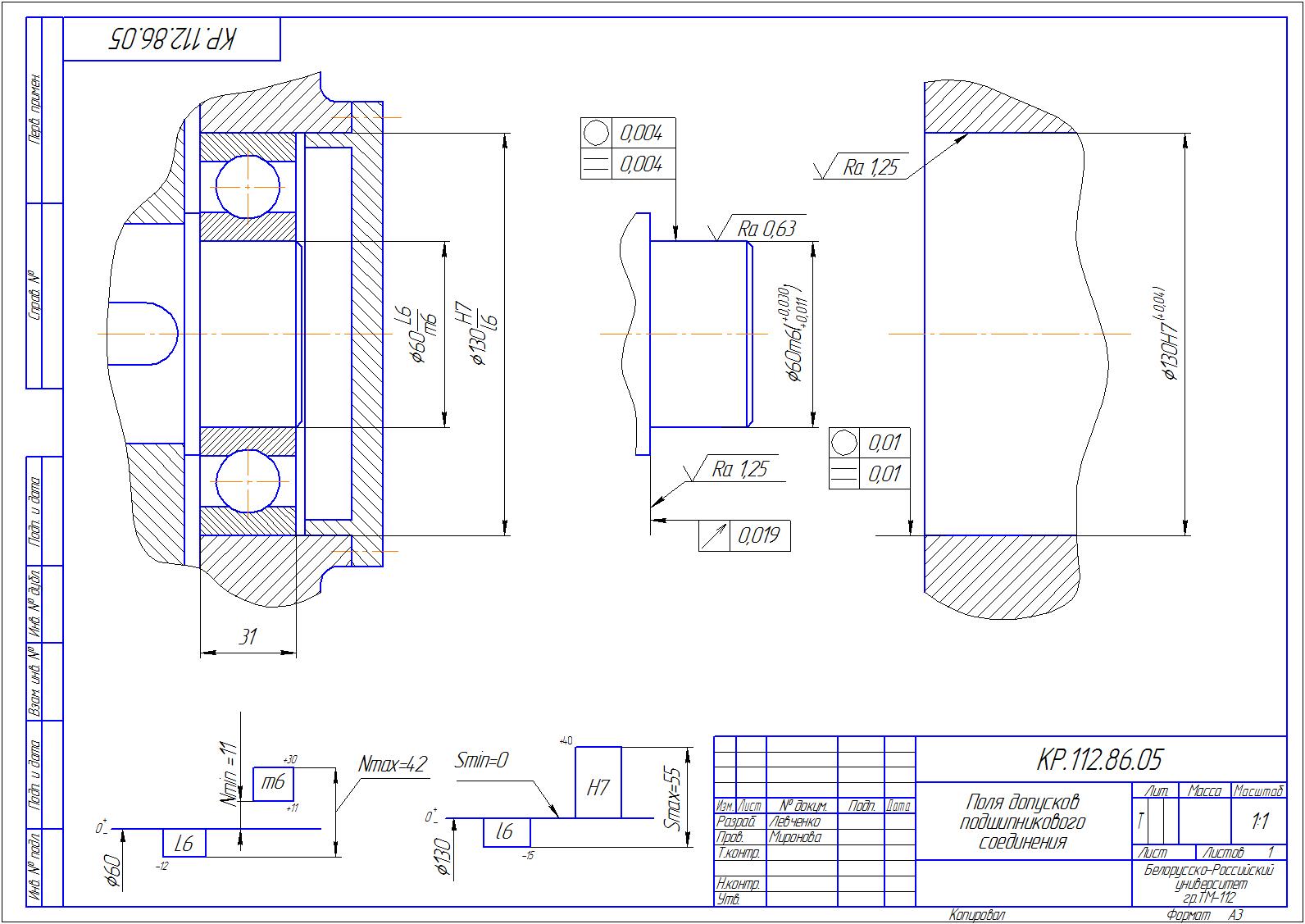

Графическая часть содержит: Калибр-пробка, Калибр-скоба, Колесо зубчатое, Поля допусков, Размерный анализ, Соединение шпоночное.

Содержание

Введение
1 Допуски цилиндрических зубчатых передач
1.1 Исходные данные
1.2 Расчет геометрических параметров зубчатой передачи
1.3 Назначение степеней точности зубчатой передачи
1.4 Выбор вида сопряжения по боковому зазору
1.5 Назначение комплексов показателей для контроля зубчатого колеса
2 Расчет и нормирование точности гладких цилиндрических соединений
2.1 Расчет и выбор посадок неподвижного соединения с дополнительным креплением
3 Расчет калибров
3.1 Расчет калибров пробок
3.2 Расчет калибров скоб
4 Расчет и выбор посадок подшипников качения
4.1 Расчет и выбор посадок подшипников качения на вал и корпус
5 Расчет размерной цепи методом максимума-минимума
Список литературы
