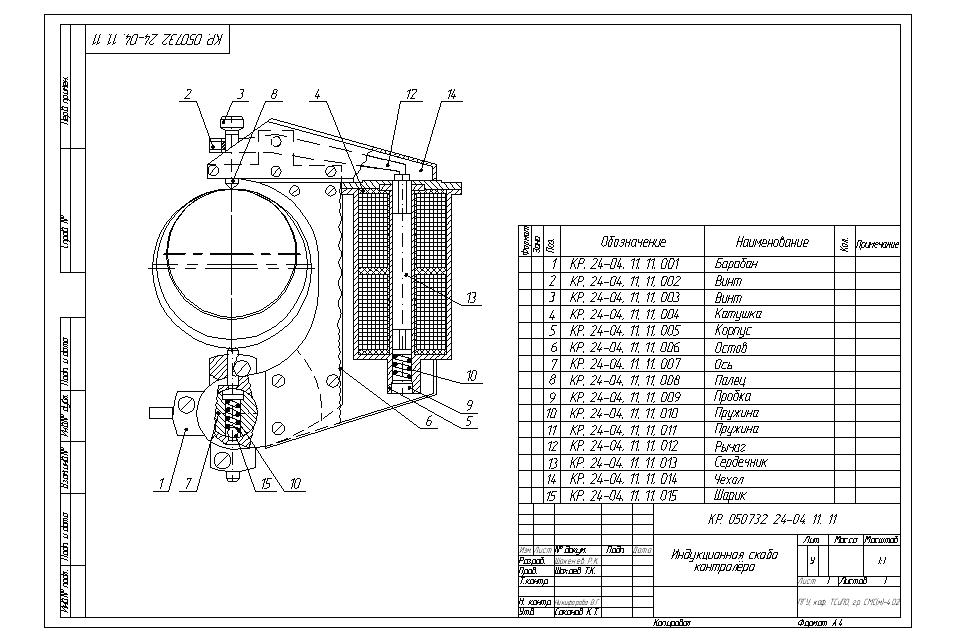

Чертеж индукционной скобы контролера. Спецификация приведена в чертеже. Индукционная скоба контролера предназначена для получения точных размеров диаметра коренных и шатунных шеек. Скоба состоит из остова 11, к которому крепится индукционный датчик, состоящий из катушки 4 с сердечником 7. Катушка заключена в корпусе 10. Для возврата сердечника в нейтральное положение служит пружина 8, сила которой регулируется пробкой 9. На оси 14, запрессованной в теле остова скобы, вращается барабан 15 с четырьмя штырями. Два штыря служат для измерения коренных шеек, два других — для измерения шатунных шеек. Положение барабана фиксируется шариком 13 с пружиной 12. Выдвижение штырей из барабана регулируется. При измерении перемещение сердечника осуществляется через палец 3, винт 2, рычаг 5. Настройка вторичного прибора на «0» производится винтом 2. Винт 1 служит для стопорения винта 2. Рычажная система закрыта чехлом 6 из нержавеющей стали. Соотношение плеч рычага подобрано так, что четырем ремонтным размерам шеек соответствует полный оборот стрелки ЭПИДа. Это позволяет получить точные показания размеров шеек.
