Инструмент для контроля длины подшипникового щита ГС-501 размера 380

Инструмент предназначен для измерения длины подшипникового щита ГС-501 от торца посадочной поверхности в корпус статора до торца посадочной поверхности под ступицу

Состав: Инструмент для контроля длины подшипникового щита ГС-501 размера 380 Сборочный чертеж, Спецификация, Деталировка

Софт: КОМПАС-3D 17.1

Файлы:
ИИз-108-2015/
ИИз-108-2015/ИИз-108-00-01-2015 Губка.cdw
ИИз-108-2015/ИИз-108-00-00-2015 Инструм дл контр разм 380 Спецификация.spw
ИИз-108-2015/ИИз-108-00-04-2015 Пружина.cdw

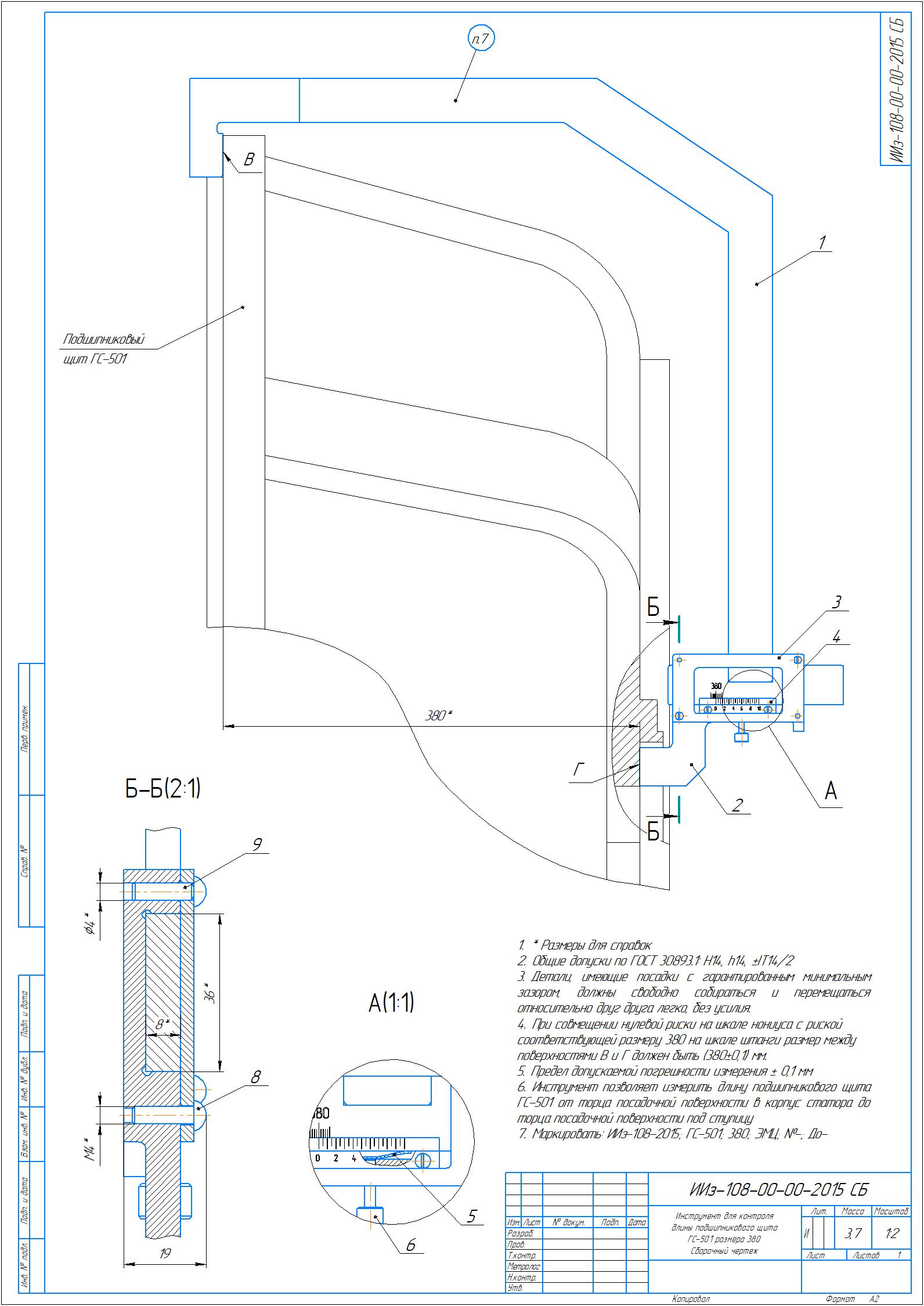

ИИз-108-2015/ИИз-108-00-00-2015 СБ Инструм дл контрол подшип щит.cdw
ИИз-108-2015/ИИз-108-01-00-2015 Скоба Спецификация.spw
ИИз-108-2015/ИИз-108-01-00-2015 СБ Скоба.cdw
ИИз-108-2015/ИИз-108-00-03-2015 Нониус.cdw
ИИз-108-2015/ИИз-108-00-05-2015 Винт.cdw
ИИз-108-2015/ИИз-108-01-02-2015 Губка.cdw
ИИз-108-2015/ИИз-108-00-02-2015 Планка.cdw
ИИз-108-2015/ИИз-108-01-01-2015 Основание.cdw
ИИз-108-2015/ИИз-108-01-03-2015 Штанга.cdw
ИИз-108-2015/ИИз-108-00-00-2015 Паспорт СДК на приспособление.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
