Калибр-пробки для проверки отверстий диаметром 11,16,19, 22 и 28 мм.

Чертежи калибров-пробок с деталями ( ручки и шпонки) для проверки отверстий диаметром 11, 16, 19, 22 и 28 мм. Двусторонние калибры типа "проходной - непроходной".

Состав: Сборочный чертеж (СБ), Деталировка

Софт: КОМПАС-3D 16

Файлы:
Шпонка _ 8313-0155-02.cdw

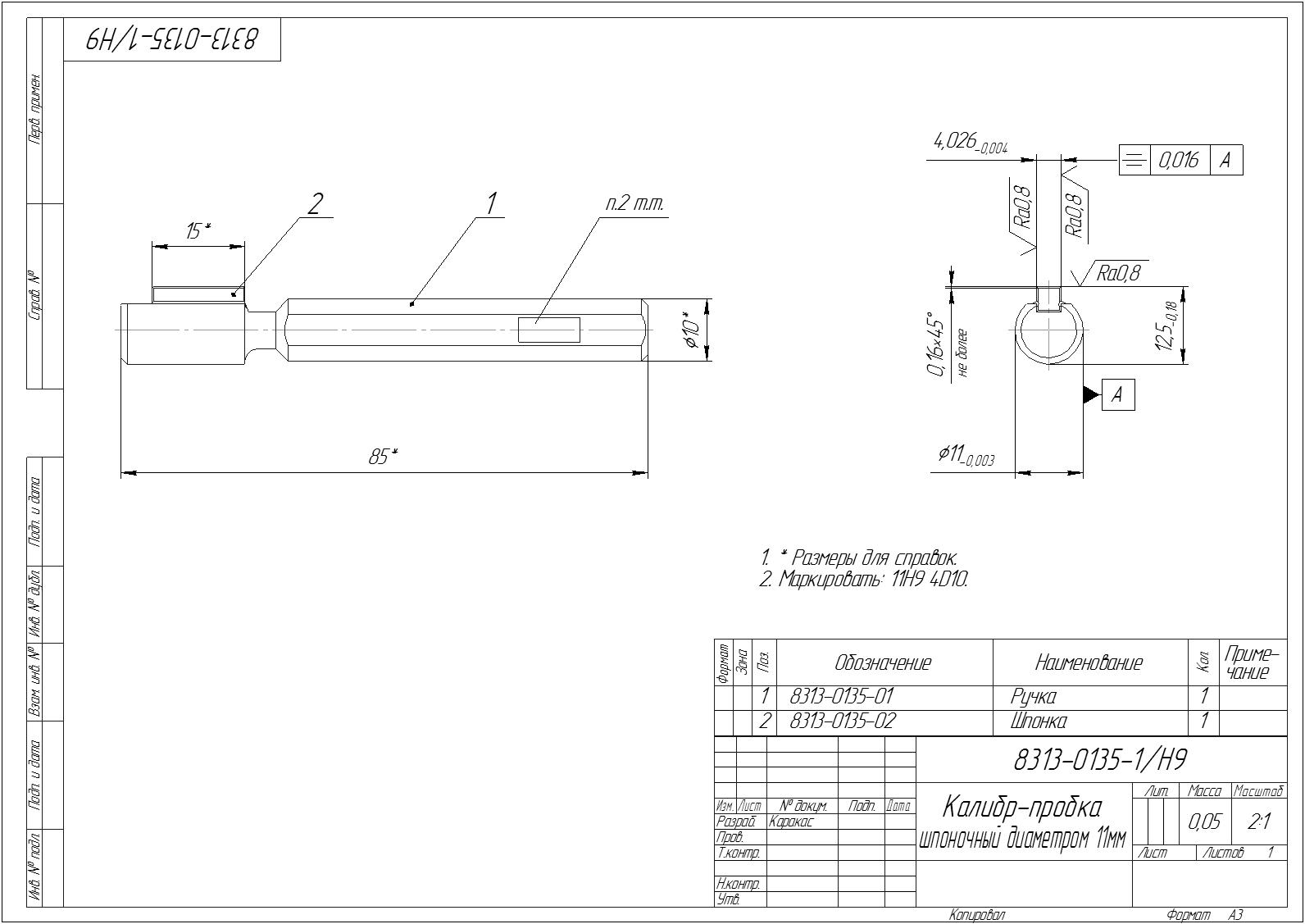

Калибр-пробка шпоночный диаметром 11мм _ 8313-0135-1Н9.cdw
Калибр-пробка шпоночный диаметром 16мм _ 8313-0138-1Н9.cdw
Калибр-пробка шпоночный диаметром 19мм _ 8313-0149-1Н9.cdw
Калибр-пробка шпоночный диаметром 22мм _ 8313-0152-1Н9.cdw
Калибр-пробка шпоночный диаметром 28мм _ 8313-0155-1Н9.cdw
Ручка _ 8313-0135-01.cdw
Ручка _ 8313-0138-01.cdw
Ручка _ 8313-0149-01.cdw
Ручка _ 8313-0152-01.cdw
Ручка _ 8313-0155-01.cdw
Шпонка _ 8313-0135-02.cdw
Шпонка _ 8313-0138-02.cdw
Шпонка _ 8313-0149-02.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
