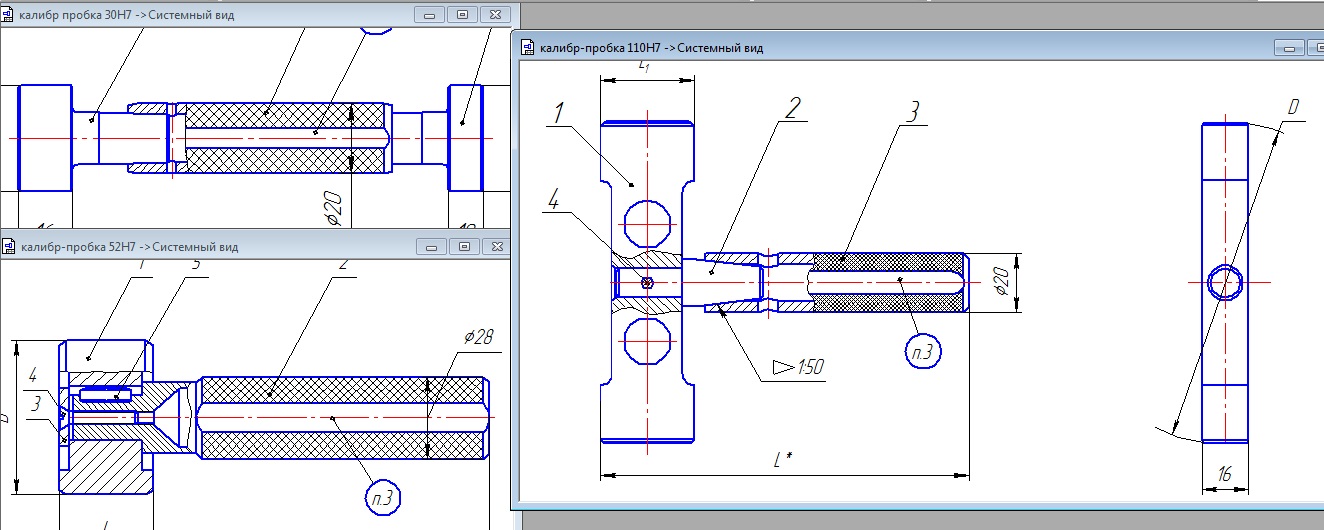

Комплект калибр-пробок гладких проходных (ПР) и непроходных (НЕ) по ГОСТ 14810-89, ГОСТ 14815-89, ГОСТ 14822-79. Калибр-пробка гладкая предназначена для контроля размеров цилиндрических отверстий, применяется в серийном, крупносерийном и массовом производстве. При проверке деталь считается годной, если пробка проходит стороной (ПР) и не проходит непроходным краем (НЕ) через контролируемое отверстие.
Комплект представлен калибр-пробками:
1. по ГОСТ 14810-89 Калибры-пробки гладкие двусторонние со вставками (ПР) и (НЕ) диаметром свыше 3 до 50 мм:
-калибр-пробка 25Н7
-калибр-пробка 30Н7
-калибр-пробка 30Е7
-калибр-пробка 35L6
-калибр-пробка 35Н7
-калибр-пробка 35Н8
-калибр-пробка 40Н7
-калибр-пробка 47Н7
-калибр-пробка 50L6
-калибр-пробка 50Н7
2. по ГОСТ 14815-89 Калибры-пробки гладкие проходные с насадками (ПР) и (НЕ) диаметром свыше 50 до 100 мм:
-калибр-пробка 52Н7
-калибр-пробка 55Н7
-калибр-пробка 56Н7
-калибр-пробка 60Н7
-калибр-пробка 62Н7
-калибр-пробка 70L6
-калибр-пробка 72Н7
-калибр-пробка 72Н8
-калибр-пробка 75L6
-калибр-пробка 80Н7
-калибр-пробка 80Н11
-калибр-пробка 85Н7
-калибр-пробка 90L6
-калибр-пробка 90Н7
-калибр-пробка 100Н7
3. по ГОСТ 14822-79 Калибры-пробки гладкие проходные неполные с насадками (ПР) и (НЕ) диаметром свыше 100 до 300 мм:
-калибр-пробка 110Н7
-калибр-пробка 115Н7
-калибр-пробка 120L6
-калибр-пробка 120Н7
-калибр-пробка 125Н7
-калибр-пробка 130Н7
-калибр-пробка 140Н7
-калибр-пробка 150Н7
-калибр-пробка 160Н7
-калибр-пробка 185Н7
-калибр-пробка 208Н7
-калибр-пробка 220Н7
-калибр-пробка 242Н7
-калибр-пробка 250Н7
На каждую группу калибр-пробок по данному ГОСТу составлена одна спецификация, которая идентична и подходит для всех калибр-пробок в пределах одной группы.
Все калибр-пробки выполнены строго согласно технических характеристик и рекомендаций по ГОСТ 14810-89, ГОСТ 14815-89, ГОСТ 14822-79. На все калибр-пробки приведены технические условия.
Все ручки калибр-пробок должны иметь сетчатое рифление по ГОСТ 21474-85.
