ТТИ НИЯУ МИФИ
кафедра Технологии машиностроения
Дисциплина: метрология
Трехгорный
2013
Исходными данными является Задание 18, вариант 3 в файле "Исходные данные.doc"
В данной курсовой работе произведено назначение посадок для сопрягаемых поверхностей в зависимости от их служебного назначения. Так же произведен расчет соединения с натягом и по данным расчета выбрана посадка, произведен вероятностный расчет получения соединений с натягом и зазором в переходной посадке. Произведен расчет посадки подшипника качения и по рекомендациям выбраны посадки для внутреннего и наружного колец подшипника, построена схема полей допусков.

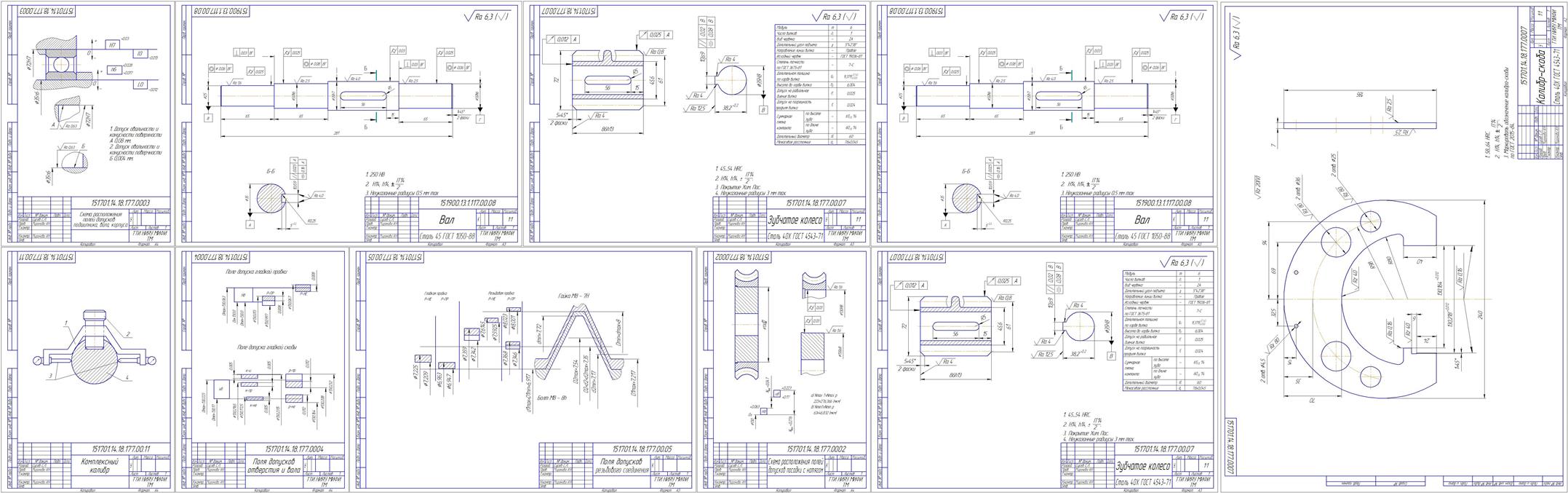

Так же в курсовой работе построены поля расположения резьбового соединения. Произведены расчеты резьбового калибра-кольца и калибра-пробки по назначенным посадкам. Рассчитаны калибр-пробка для деталей гладкого цилиндрического соединения. В курсовой работе произведен расчет заданной размерной цепи по методу допусков одного квалитета. Выполнены рабочие чертежи калибров пробка, рабочий чертеж зубчатого колеса, и вала. Выбраны СИ для контроля всех размеров и технических требований к детали. Разработаны эскизы схем контроля.
1. Назначение посадок для всех сопрягаемых деталей
2. Расчет посадки с натягом для соединения 1–2
3. Назначение и расчет посадки подшипника качения – 6
4. Расчет исполнительных калибров для гладкого цилиндрического соединения 1–2
5. Схемы расположения полей допусков резьбового соединения 3–8
6. Расчет рабочих калибров для резьбовой детали 8 соединения 3 – 8
7. Расчет размерной цепи – А
8. Схема контроля технических требований к детали – 11
