Новочеркасский инженерный институт им. Картунова
Кафедра сервиса транспортных и технологических машин
Курсовая работа по дисциплине "Метрология и стандартизация"
На тему "Метрологический расчёт допусков в системе вал-отверстие"
Новочеркасск 2015
В данной курсовой работе рассчитываются допуска для различных сопряжений. Проведен расчёт для посадки на подшипник скольжения, посадки неподвижного сопряжения, сопряжения по методу аналогии, посадки на сопряжения подшипника качения.

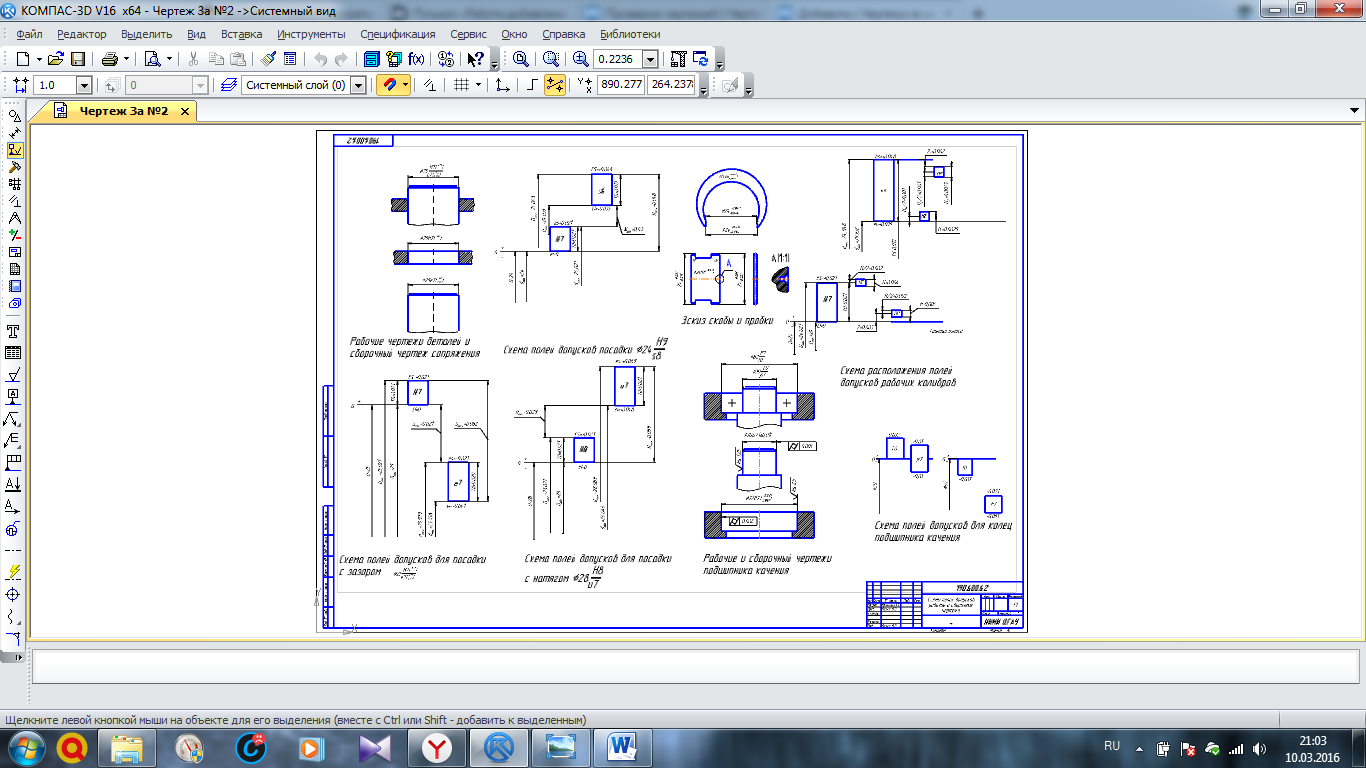

Графическая часть содержит схемы полей допусков, рабочие и сборочные чертежи.
Курсовая работа содержит 1 лист формата А1 графической части, 38 страниц пояснительной записки, содержащей 11 рисунков, 1 таблицу, 10 источников.
Исходные данные для расчёта:
1.Номинальный диаметр сопряжения d= 25 ∙ 〖10〗^(-3) м;
2.Длина сопряжения l=50∙ 〖10〗^3м (определить по масштабному коэффициенту);
3.Угловая скорость ω=66 рад/сек;
4.Абсолютная вязкость масла ƞ=0,09 [1];
5.Удельное давление на опору g=3.16 ∙ 〖10〗^(6 ) н/м^2;
6.Шероховатость поверхностей :вала Rzd=0.8 мкм ,отверстия RZD=1.6 мкм (принимать 10;6,3;3,2;1,6;0,8).
