Тульский государственный университет
Кафедра «Инструментальные и метрологические системы»
Курсовая работа по дисциплине «Расчет и проектирование контрольно-измерительных приспособлений»
На тему: Расчет приспособления для контроля биения относительно среднего диаметра резьбы
Тула 2014

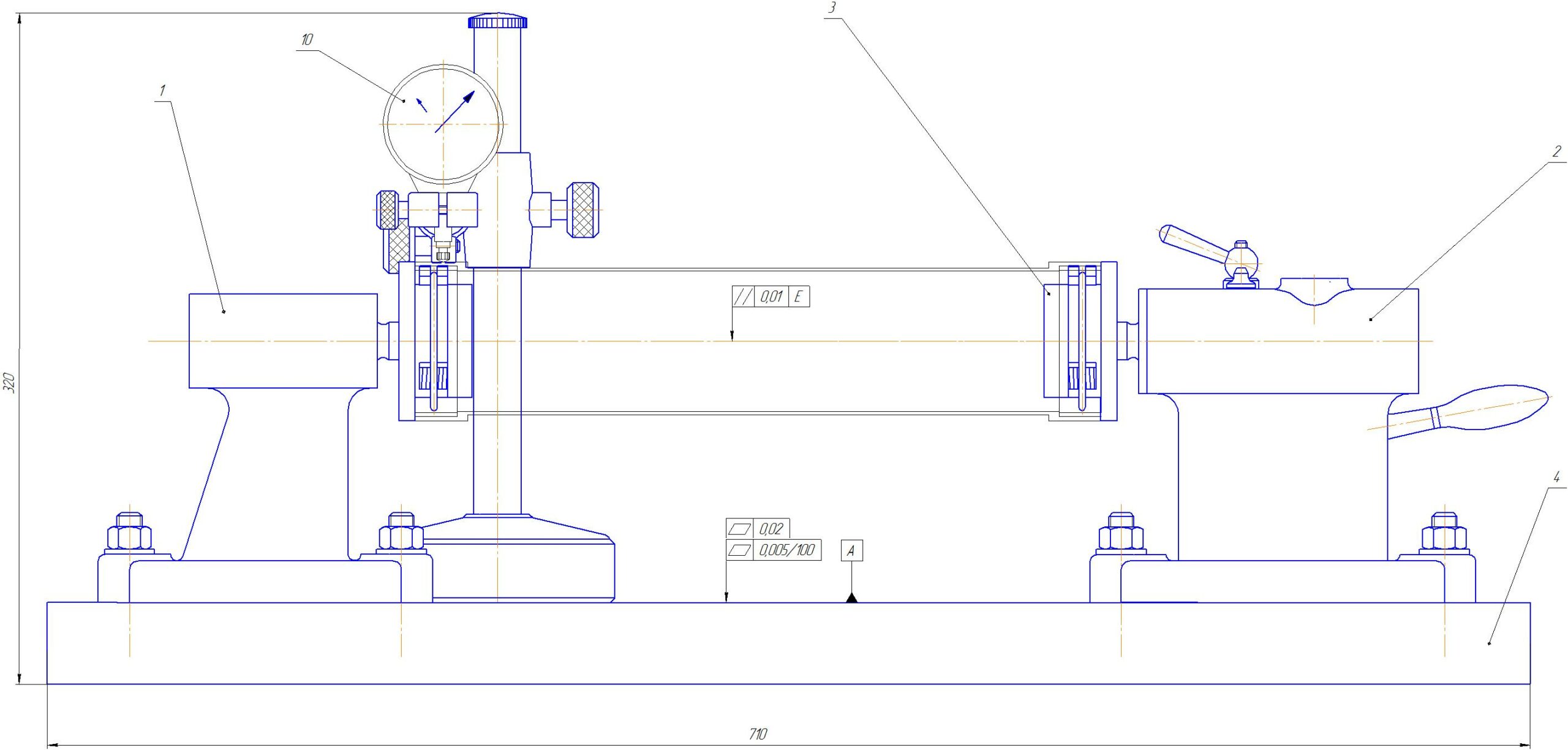

Проект приспособления для контроля радиального биения относительно среднего диаметра резьбы.
Деталь представляет собой отрезок трубы длиной 320 мм с поясками на концах шириной 25 мм и диаметром 76 мм. Внутри поясков на глубину 20 мм нарезана упорная резьба S 72.10. На детали необходимо контролировать параметр радиаль-ного биения на поверхности поясков относительно среднего диаметра резьбы.
