ЧАТТ, Техническое обслуживание и ремонт автомобильного транспорта, Курсовой проект по дисциплине "Ремонт автомобилей", Тема проекта: «Разработка технологического процесса
на ремонт коленчатого вала двигателя ЗИЛ-130», Челябинск 2011
Приспособление, разрабатываемое в курсовом проекте, предназначено для контроля шейки вала при шлифовании.

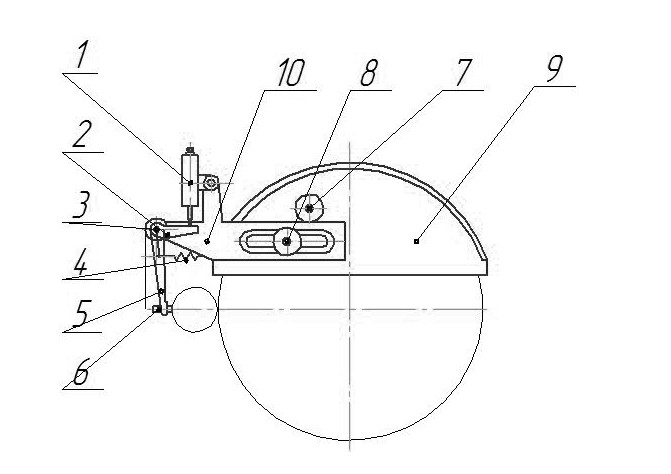

Измерительный рычаг (5) с твердосплавным наконечником (6) прижимается пружиной (4) к шлифуемой детали. В процессе шлифования диаметр вала уменьшается, измерительный рычаг (5) вместе с промежуточным рычагом (2) поворачиваются и шток индикатора (1) поднимается вверх.
2.3 Анализ существующих конструкций
Анализ существующих конструкций показал наличие двух аналогичный конструкций : 1. Приспособление для двухконтактного контроля и 2. Приспособление для трёхконтактного контроля вала при шлифовании.
Недостатком данных конструкций является сложность конструкции, что негативно скажется на трудоёмкости и затратах на материал для изготовления приспособлений. Достоинством является более точный контроль размера вала.
Формат А2- сборочный чертёж приспособления 4 формата А4- деталировка приспособления
Записка включает конструкторский раздел, больше ничего нет.
2 Конструкторская часть
2.1 Назначение и устройство приспособления:
2.2 Принцип действия
2.3 Анализ существующих конструкций
