Кубанский государственный технологический университет
Наземного транспорта и механики
Курсовая работа по дисциплине "Метрология, стандартизация и сертификация"
На тему: "Расчет коробки передач автомобиля ЗАЗ-965А"
Краснодар 2018
Исходные данные коробки передач автомобиля ЗАЗ-965А: Материал втулки бронза Бр АЖН-10-4-4м, расстояние между подшипниками качения l1=245, l2=215, крутящий момент 135Н/м, материал деталей сталь 45х, частота вращения входного вала w=80 сек^-1, шлицевое соединение z=6, d=21мм, D=25мм, все подшипники качения P4-306, длина сопряжения l3=20, диаметр сопряжения d3=35, вычертить рабочий чертеж первичного вала.
Курсовая работа содержит расчеты для коробки передач автомобиля ЗАЗ-965А основных посадок гладких цилиндрических соединений, посадок резьбовых соединений, шпоночных и шлицевых соединений. В работе составлена и рассчитана размерная цепь для ведущего вала коробки передач методами максимума и минимума и теоретико-вероятностным методом.

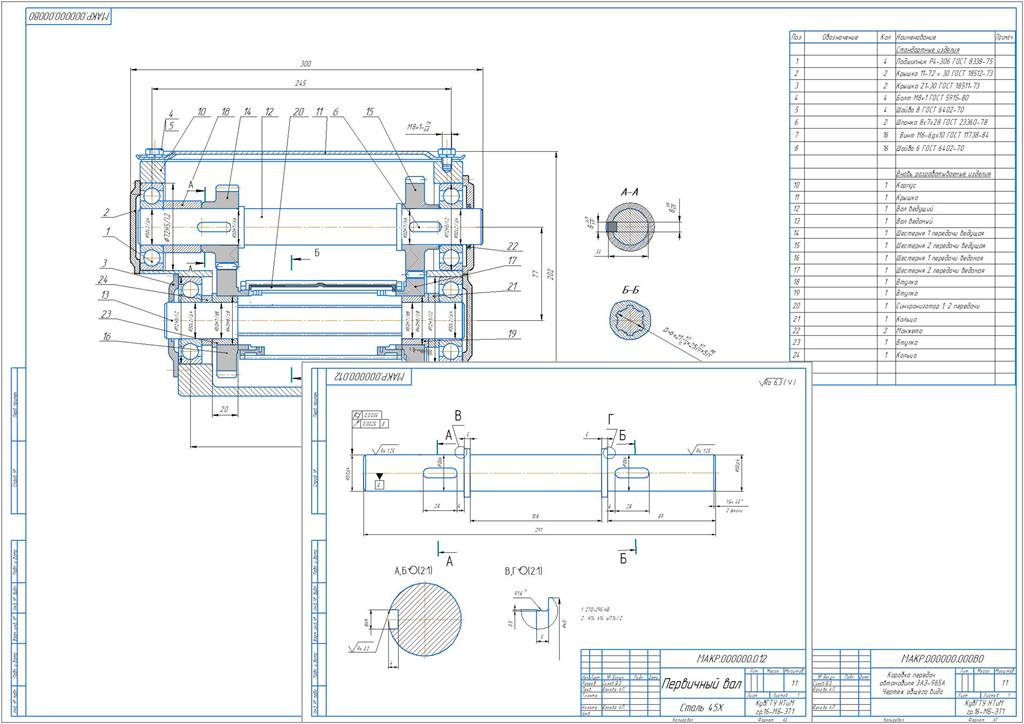

Графическая часть содержит чертеж коробки передач автомобиля ЗАЗ-965А формата А1, рабочий чертеж первичного вала формата А3, и спецификацию.
СОДЕРЖАНИЕ
Введение 5
Нормативные ссылки 6
1 Расчет размерных цепей 7
2 Расчет и выбор посадок с натягом 15
3 Расчет и выбор посадок для подшипников качения 19
4 Выбор посадок резьбовых соединений 25
5 Выбор посадок шпоночных и шлицевых соединений 28
6 Расчет переходных посадок 30
7 Заключение 34
8 Список литературы 35
