Белорусско-Российский университет,
Кафедра "Технология машиностроения",
Курсовой проект по дисциплине «Нормирование точности и технические измерения»,

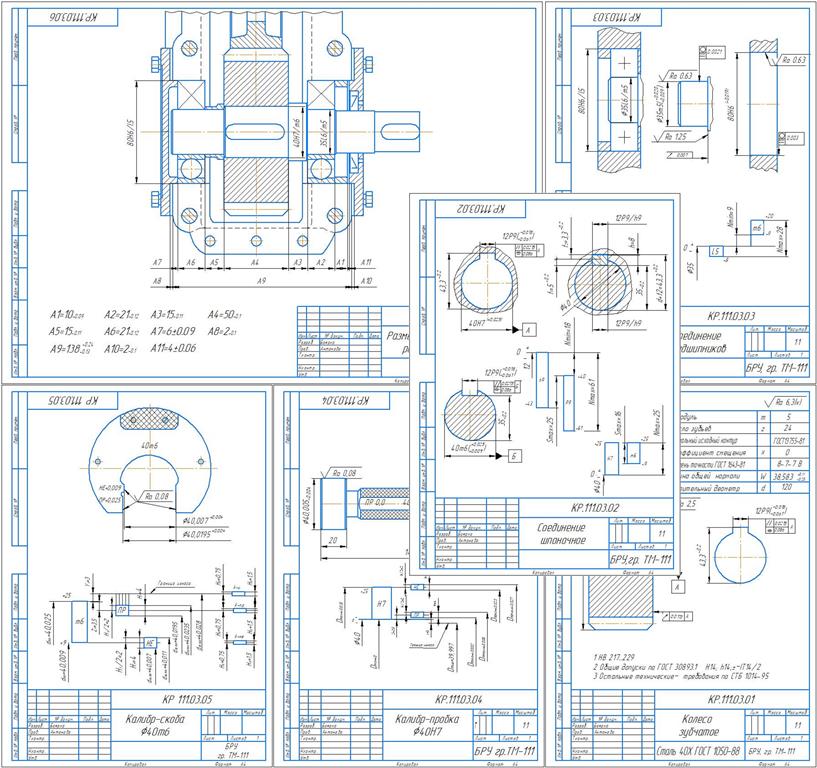

На тему: «Расчет редуктора на точность»
Могилев 2014
Исходные данные: Число зубьев большего колеса - Z1 = 42; Число зубьев малого колеса - Z2 = 24; Окружная скорость V = 9 м/с; Модуль m = 5 мм; Точность зубчатого колеса 8 - 7 - 7 ГОСТ 1643-81; Номинальный диаметр соединения d = 40 мм; Допуск на радиальное биение зубчатого венца Fr = 56 мкм
Содержание
Введение …………………………………………………………
1 Допуски цилиндрического зубчатого колеса ………………
1.1 Исходные данные……………………………………………. 4
1.2 Расчет геометрических параметров зубчатой передачи… 4
1.3 Назначение степеней точности зубчатой передачи………. 4
1.4 Выбор вида сопряжения по боковому зазору………………
1.5 Назначение комплексов показателей для контроля зубчатого колеса…………………………………………………………
2 Расчет и выбор переходной посадки неподвижного соединения с дополнительным креплением……………………………
3 Расчет калибров ……………………………………………….
3.1 Расчет калибров пробок……………………………………
3.2 Расчет калибров скоб……………………………………….
4 Выбор универсальных измерительных средств……………..
5 Расчет и выбор посадок подшипников качения……………...
5.1 Расчет и выбор посадок подшипников качения на вал и в корпус…………………………………………………………………….
5.2 Определение требований к посадочным поверхностям вала и отверстия в корпусе……………………………………………..
6 Расчет размерной цепи методом полной взаимозаменяемости……………………………………………………..
Список литературы……………………………………………….
