Белорусский национальный технический университет
Машиностроительный факультет
Курсовой проект по дисциплине "Нормирование точности и технические измерения"
На тему "Расчет точностных параметров деталей"
Минск 2015

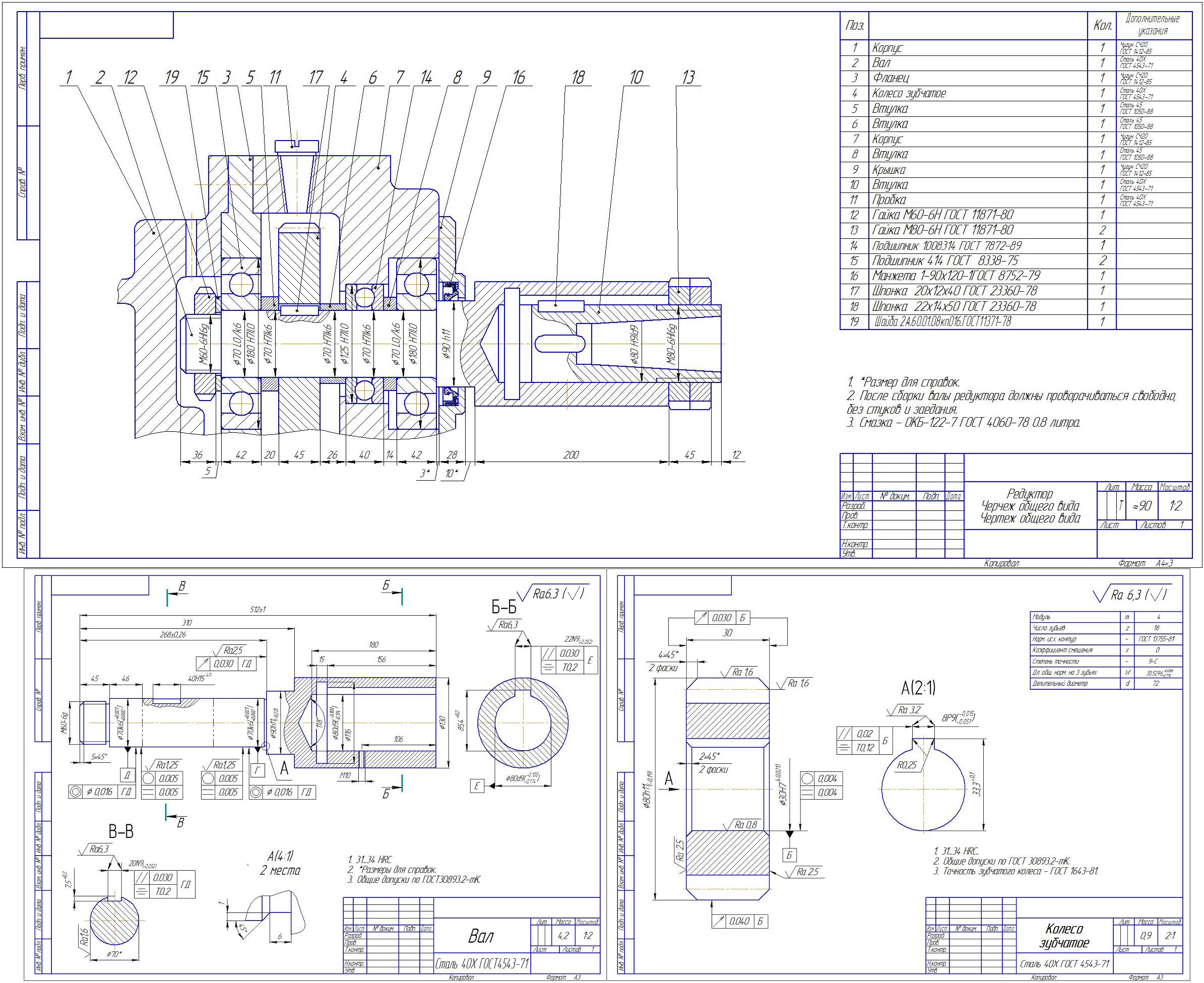

Исходные данные: чертеж узла - Э12 паз 1, подшипник - 414 ГОСТ 8338, режим работы - нормальный, характеристика зубчатой передачи - силовая нереверсивная.
Содержание
1. Расчёт посадок гладких цилиндрических сопряжений (D=140 H6/r6), (D=24 J7/h5)
2 Расчет калибров для контроля деталей гладких цилиндрических сопряжений
3 Выбор универсальных средств измерений линейных размеров
4 Выбор и расчет посадки подшипника качения
5 Расчет допусков и посадок шпоночного соединения (d=40, l=160, плотная)
6 Расчет допусков и посадок резьбовых соединений (M3x0.35-4H5H/3h4h), (M16-4H6H/4j)
7 Выбор и обоснование точностных параметров зубчатых колес (m=4 мм, Z1=18, 9-C)
Литература
