“БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ”
Кафедра сопротивления материалов и деталей машин
Курсовая работа
По дисциплине: “Основы стандартизации и взаимозаменяемости ”
“Расчет, выбор и обоснование посадок соединений”
Вариант: 21
Минск
2007
Курсовой работы по дисциплине «Основы стандартизация и взаимозаменяемости»

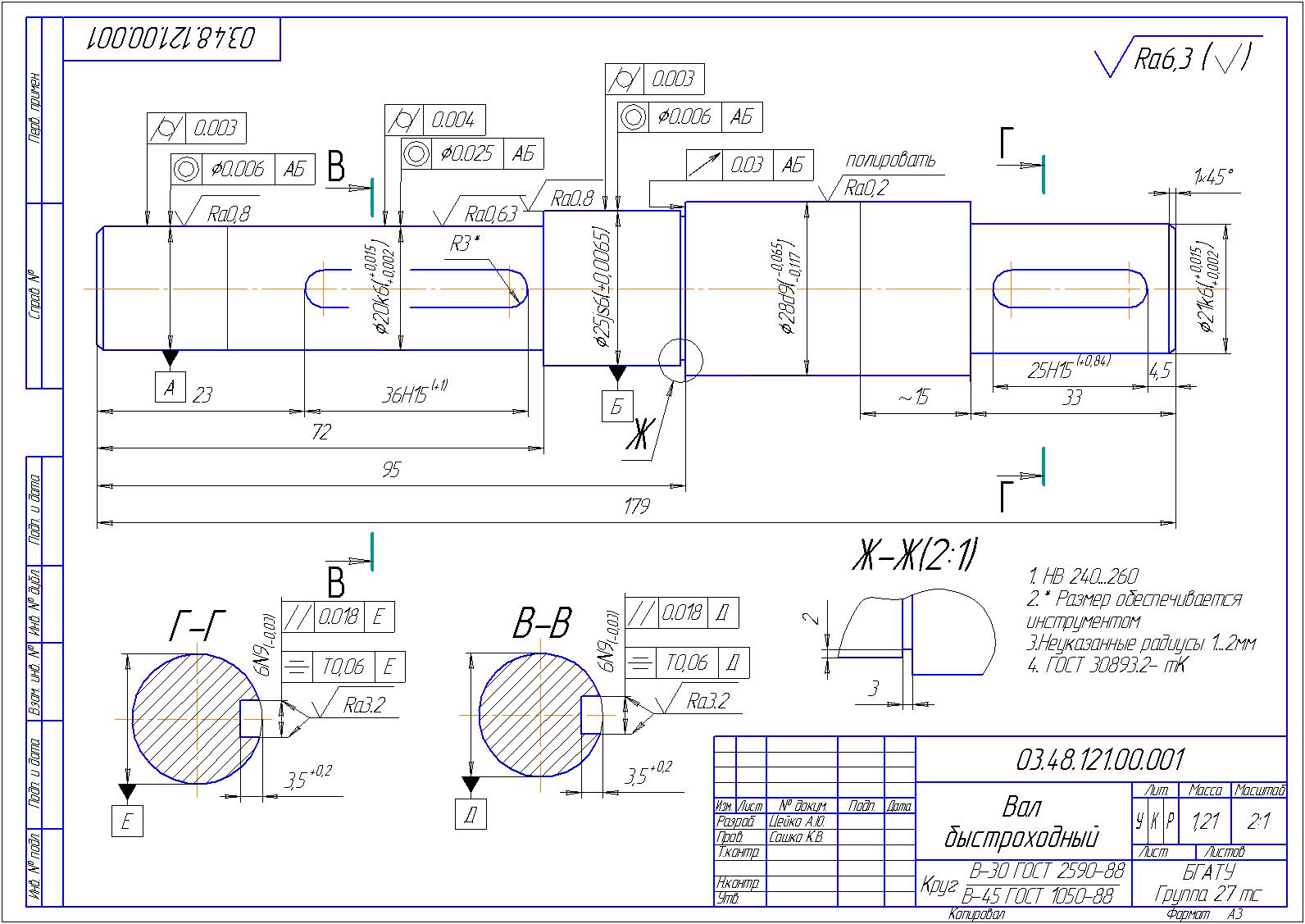

Состоит из 23 страниц, в том числе 6 рисунков, 8 таблиц и графической части включающей чертёж зубчатого колеса и рабочего чертежа вала, выполненного на формате А3.
В задании 1 произведен выбор посадок для гладких цилиндрических соединений, выбор посадок для шпоночных соединений, вместо шпоночного соединения зубчатое колесо - вал назначено шлицевое соединение.
В задании 2 вместо шпоночного соединения зубчатое колесо - вал рассчитана и выбрана посадка с натягом.
В задании 3 произведен расчет и выбраны посадки подшипников качения.
В задании 4 рассчитана размерная цепь методом полной взаимозаменяемости и вероятностным методом.
Содержание
Введение
1 Выбор посадок методом подобия…
1.1 Выбор посадок гладких цилиндрических соединений…
1.2 Выбор посадок для шпоночного соединения
1.3 Выбор посадок для шлицевых соединений с прямым профилем зуба.
2 Выбор посадок расчётным методом…
2.1 Расчёт и выбор посадок с натягом…
3 Расчёт и выбор посадок подшипников качения
4 Решение линейных размерных цепей
4.1 Расчёт размерной цепи методом полной взаимозаменяемости
4.2 Расчёт размерной цепи вероятностным методом
Список использованных источников..
