Ухтинский государственный технический университет
Кафедра метрологии, стандартизации и сертификации
Курсовой проект по дисциплине "Метрология, стандартизация и сертификация"
На тему: "Стандартизация точности обеспечения взаимозаменяемости детали и узлов контр-привода деревообрабатывающего станка"
Ухта 2013
Состоит из 40 страниц пояснительной записки , в том числе 9 рисунков, 4 таблиц и графической части, включающей сборочный чертеж редуктора и рабочего чертежа вала, выполненных на формате А3.
Содержание
Введение
Раздел № 1. Актуальность, цели и задачи проекта оптимизации норм
точностей деталей, узлов и агрегатов
Раздел № 2. Технологическая часть
2.1. Методика расчета и выбор сопряжений
2.2. Методика расчета и выбор посадок для подшипников качения
2.3. Методика расчета допусков размеров, входящих в размерные цепи
Раздел № 3. Конструкторская часть
3.1. Резьбовые соединения
3.2.требования к разработке рабочих чертежей деталей
Раздел №4 Технико-экономическое обоснование проекта
4.1. Оценка уровня качества однородной продукции
4.2. Определение экономической эффективности от мероприятий по стандартизации
Заключение
Библиографический список
Приложение:

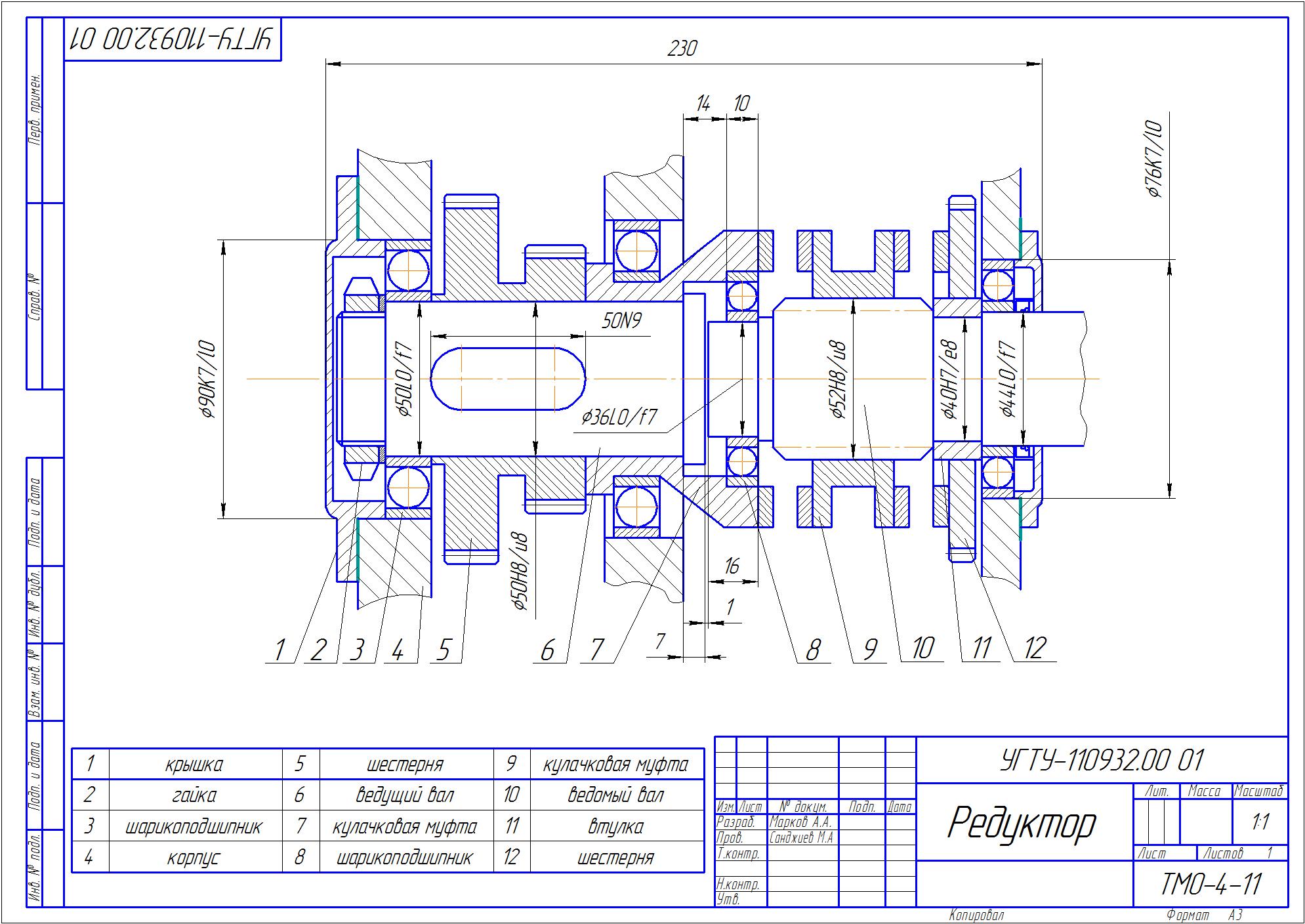

1. Сборочный чертеж
2. Рабочий орган детали
Неподвижная посадка - исходные данные: номинальный размер сопряжения диаметром 25 мм; Nmax=150 мкм; Nmin=20 мкм
Подвижная посадка - исходные данные: номинальный размер сопряжения диаметром 40 мм;
Nmax=120 мкм; Nmin=30 мкм.
