Белорусский государственный аграрный технический университет
Кафедра метрологии и стандартизации
Курсовой проект по дисциплине «Метрология, стандартизация и сертификация»
На тему: « РАСЧЁТ, ВЫБОР И ОБОСНОВАНИЕ ПОСАДОК СОЕДИНЕНИЙ»
Минск 2015
Курсовая работа по метрологии и стандартизации студента 3-го курса 3Т группы факультета ИТФ Томко С.В.

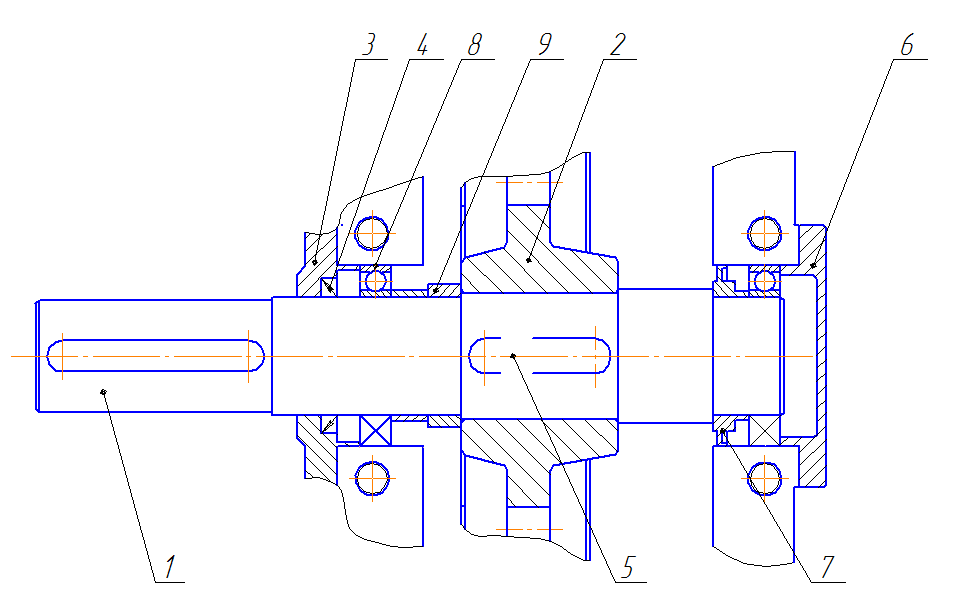

Состоит из 32 страниц пояснительной записки, в том числе 10 рисунков, 4 таблиц, 10 библиографов, и графической части, включающей фрагмент общего вида редуктора, чертежа вала, выполненных на листе формата А3, а также схемы расположения полей допусков и эскизы шпоночного соединения, подшипника качения, шлицевого соединения, выполненных на листе формата А4.
Перечень ключевых слов:
СТАНДАРТИЗАЦИЯ, МЕТРОЛОГИЯ, ВЗАИМОЗАМЕНЯЕМОСТЬ, ДОПУСК, РАЗМЕР, КВАЛИТЕТ, ПОСАДКА, ЗАЗОР, НАТЯГ, КОНТРОЛЬ, ИЗМЕРЕНИЕ, ПОДШИПНИК КАЧЕНИЯ.
В задании 1 произведен выбор номинальных линейных размеров вала. Расчёт (выбор, назначение) норм точности вала, вычерчены эскизы вала с обозначением допусков размеров, формы, расположения, шероховатости посадочных и опорных торцовых поверхностей.
В задании 2 произведен расчет посадок гладких цилиндрических сопряжений ø71 D9/h8 и ø40 P6/h8, построены схемы расположения полей допусков, для переходной посадки ø40 P6/h8 выполнен вероятностный расчёт.
В задании 3 произведен расчет и выбраны посадки подшипников качения.
В задании 4 произведен расчет и выбраны посадки шпоночного соединения.
В задании 5 произведен расчет и построены схемы расположения полей допусков шлицевого соединения.
В задании 6 для сопряжения Ø40 P6/h8 выбраны и обоснованы средства измерения.
Вариант №14
Исходные данные:
Рассчитать посадки гладких цилиндрических сопряжений ø71 D9/h8 и ø40 P6/h8, построить схемы полей допусков;
Для переходной посадки ø40 P6/h8 выполнить вероятностный расчёт;
Для сопряжения Ø40 P6/h8 выбрать и обосновать средства измерения.
